Phân tích kỹ thuật hệ thống động cơ Rèm vải mở ngang Dooya (DT72EV Series)
Sự giao thoa giữa công nghệ tự động hóa và kiến trúc nội thất hiện đại đã tạo ra những đòi hỏi khắt khe về độ chính xác, tính bền bỉ và khả năng tích hợp linh hoạt của các thiết bị điều khiển mành rèm.
Trong số các thiết bị dẫn đầu thị trường, động cơ xoay chiều DT72EV nổi lên như một giải pháp tiêu chuẩn nhờ vào sự kết hợp giữa sức mạnh cơ học và trí tuệ điện tử. Việc phân tích hệ thống này không chỉ dừng lại ở các thông số vật lý mà còn phải đi sâu vào logic lập trình, giao thức truyền thông và các tiêu chuẩn an toàn điện công nghiệp. Bài phân tích này sẽ cung cấp cái nhìn toàn diện, đảm bảo rằng mọi khía cạnh từ hướng dẫn lắp đặt đến vận hành đều được chuẩn hóa theo ngôn ngữ chuyên ngành và bối cảnh kỹ thuật tại Việt Nam.

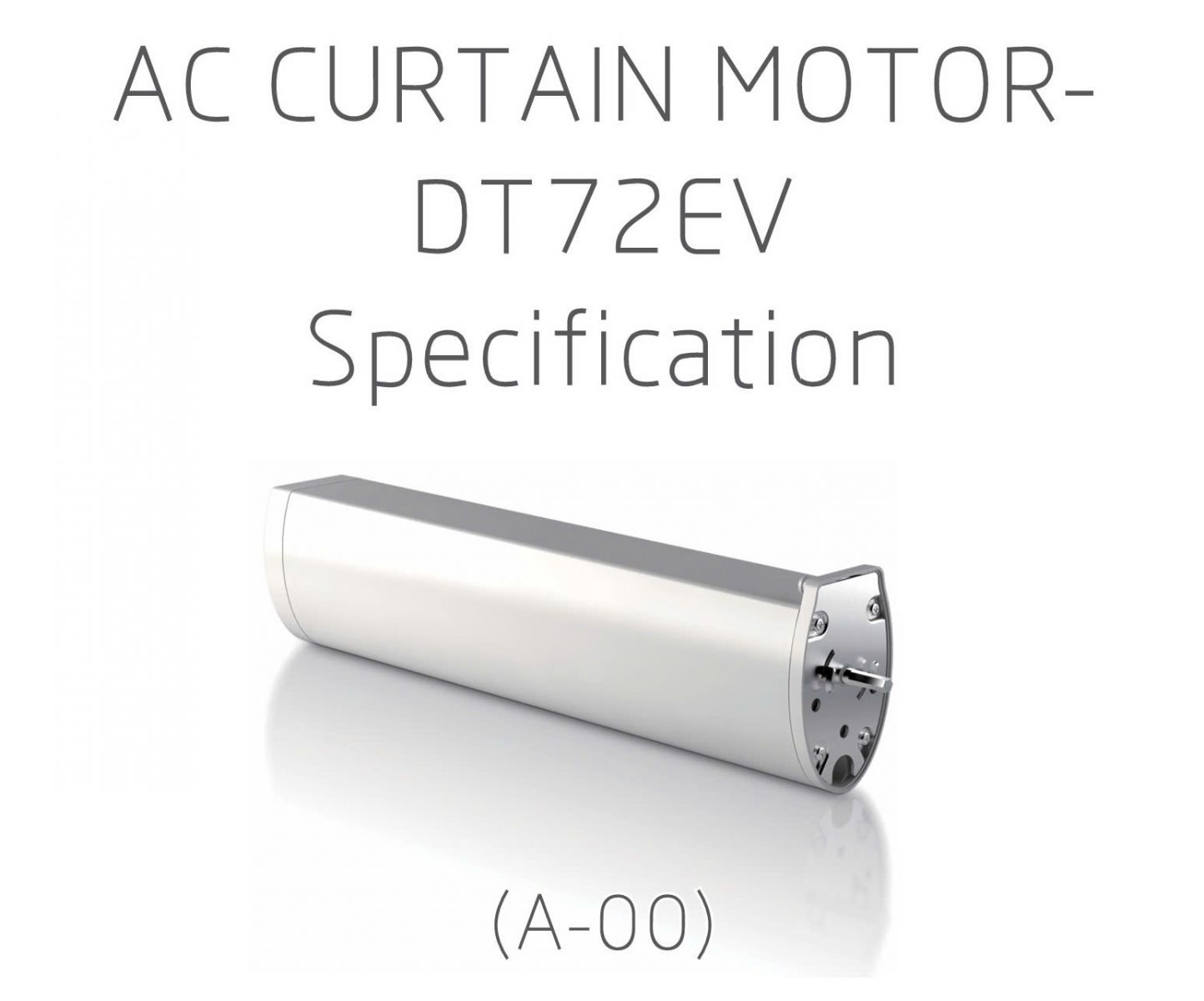

1. Kiến trúc và nguyên lý Vận hành của Động cơ rèm vải mở ngang Dooya DT72EV
Hệ thống động cơ rèm DT72EV được thiết kế dựa trên nền tảng động cơ xoay chiều (AC Motor) với khả năng vận hành liên tục và ổn định trong các môi trường điện áp biến thiên từ 220V đến 240V. Đây là một dải điện áp rộng, cho phép thiết bị thích ứng với nhiều hạ tầng lưới điện khác nhau mà không cần bộ biến áp cồng kềnh.
Cơ chế bộ nhớ hành trình điện tử và tự động hóa
Điểm khác biệt cốt lõi của DT72EV so với các dòng động cơ cơ học truyền thống là chức năng giới hạn hành trình bằng bộ nhớ điện tử (Electronic memory limit). Thay vì sử dụng các bánh răng nhựa hoặc công tắc hành trình vật lý vốn dễ bị mài mòn theo thời gian, thiết bị này sử dụng cảm biến xung (encoder) để đếm số vòng quay của trục động cơ. Khi được thiết lập lần đầu, vi xử lý sẽ ghi lại vị trí bắt đầu và kết thúc của rèm vào bộ nhớ không bay hơi (non-volatile memory), giúp rèm luôn dừng lại chính xác tại các biên ngay cả khi nguồn điện bị ngắt đột ngột.
Khả năng tự động hóa còn được thể hiện qua tính năng tự dừng khi gặp vật cản (Resistance and stop). Đây là cơ chế bảo vệ kép: bảo vệ vải rèm khỏi bị rách và bảo vệ động cơ khỏi tình trạng quá tải (overload). Khi bộ điều khiển nhận thấy dòng điện tăng vọt do lực cản vật lý, nó sẽ ngay lập tức ngắt điện để đảm bảo an toàn. Tích hợp cùng với đó là tính năng "Khởi động bằng lực kéo" (Touch start), cho phép người dùng kích hoạt hành trình đóng hoặc mở chỉ bằng một động tác kéo nhẹ rèm khoảng 5cm đến 10cm.
Phân tích đặc tính vận hành êm ái
Trong các không gian yêu cầu sự yên tĩnh tuyệt đối như phòng ngủ cao cấp hoặc phòng họp, chỉ số tiếng ồn của động cơ là một thông số sống còn. DT72EV được trang bị công nghệ giảm chấn và bôi trơn vĩnh viễn, giúp giảm thiểu ma sát giữa các bộ phận truyền động. Tốc độ mở rèm đạt 20 cm/s hoặc 80 vòng/phút, đảm bảo sự cân bằng giữa hiệu suất và sự tinh tế trong chuyển động.

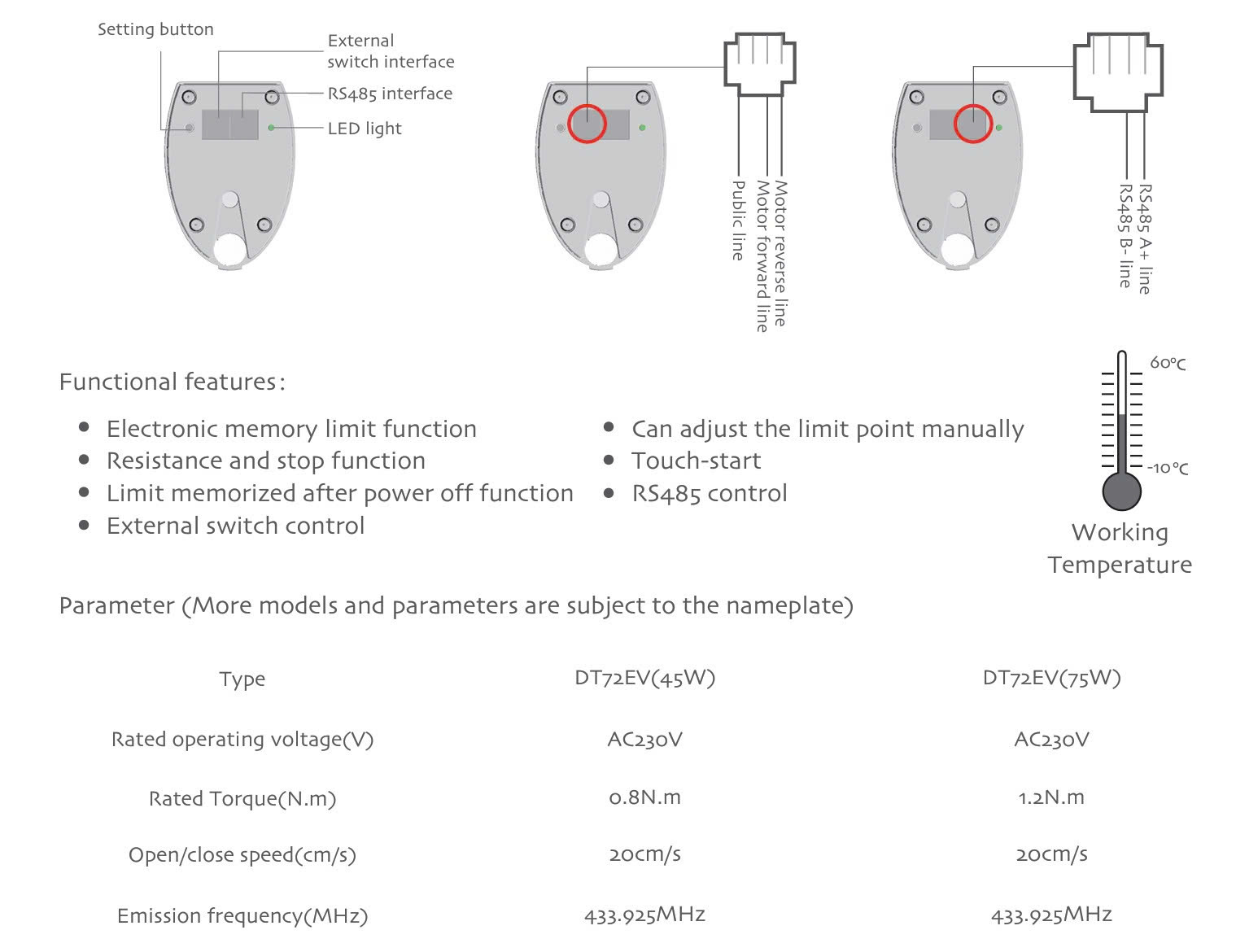

2. Thông số Kỹ thuật và Cơ sở Động lực học
Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để tính toán tải trọng và khả năng tích hợp của thiết bị vào các dự án thực tế. Dưới đây là bảng thông số chi tiết được chuẩn hóa từ các tài liệu kỹ thuật gốc của nhà sản xuất.
| Thông số kỹ thuật |
Định mức kỹ thuật (Standard) |
Đơn vị / Ghi chú |
| Điện áp vận hành định mức |
220V – 240V |
Xoay chiều (AC) |
| Tần số dòng điện |
50 / 60 |
Hz |
| Mô-men xoắn (Torque) |
0.8 và 1.2 |
N.m |
| Tốc độ quay của trục |
80 |
Vòng/phút (rpm) |
| Tốc độ di chuyển của rèm |
20 |
cm/s |
| Công suất tiêu thụ tối đa |
45W và 80W |
W |
| Tần số thu phát vô tuyến |
$433.92$ |
MHz |
| Tiêu chuẩn bảo vệ quốc tế |
IP20 / IP40 |
Chống bụi và độ ẩm |
| Thời gian vận hành liên tục |
4 |
Phút (Max) |
Phân tích lực kéo và tải trọng rèm
Với mô-men xoắn 1.2 N.m, động cơ DT72EV có khả năng tải bộ rèm nặng lên đến 100kg. Lực kéo này được tính toán dựa trên hệ số ma sát của ray rèm chuẩn và trọng lượng trung bình của các loại vải rèm cao cấp (như vải nhung hoặc vải cản sáng 2 lớp). Việc sử dụng động cơ có mô-men xoắn cao không chỉ để kéo các bộ rèm lớn mà còn nhằm mục đích duy trì sự ổn định, tránh hiện tượng "hụt hơi" khi rèm di chuyển qua các khúc cua hoặc điểm nối ray.
Giới hạn vận hành và bảo vệ nhiệt
Thông số thời gian chạy tối đa 4 phút là một cơ chế bảo vệ nhiệt (Thermal protection) quan trọng. Do động cơ AC sinh nhiệt trong quá trình vận hành, việc hoạt động quá lâu có thể làm hỏng lớp cách điện của cuộn dây đồng. Sau 4 phút hoạt động liên tục, bộ rơ-le nhiệt sẽ ngắt điện và yêu cầu một khoảng thời gian làm mát trước khi có thể hoạt động trở lại. Đây là một tiêu chuẩn an toàn điện bắt buộc cho các thiết bị lắp đặt trên trần nhà hoặc trong hộc rèm kín.
3. Kỹ thuật lắp đặt cơ khí và hệ thống ray dẫn hướng
Lắp đặt cơ khí là bước nền tảng quyết định độ bền của toàn bộ hệ thống. Các sai sót trong quá trình đấu nối ray hoặc căng dây curoa sẽ dẫn đến tiếng ồn lớn và làm tăng tốc độ mài mòn động cơ.

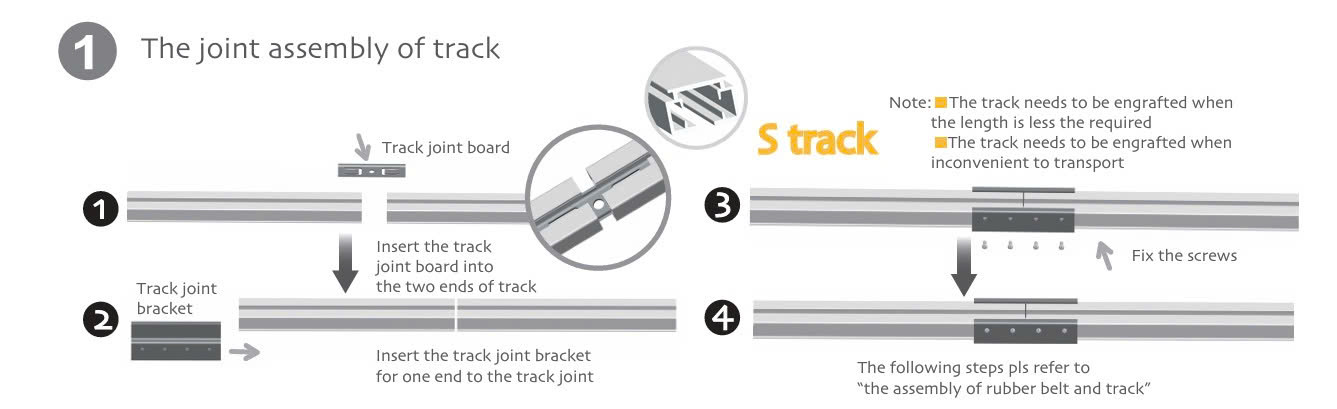

Quy trình lắp ráp hệ thống ray (Track Assembly)
Hệ thống ray rèm thường được vận chuyển dưới dạng các đoạn ngắn để thuận tiện cho việc di chuyển. Quy trình kết nối các đoạn ray này sử dụng bộ linh kiện mã hiệu A-00.
- Kết nối khớp nối ray: Các đoạn ray phải được làm sạch tại điểm tiếp xúc. Khớp nối phải được siết chặt sao cho bề mặt bên trong ray hoàn toàn phẳng mịn. Bất kỳ sự gồ ghề nào tại điểm nối cũng sẽ khiến con chạy chính (Master carrier) bị khựng lại, gây áp lực ngược lên dây curoa.

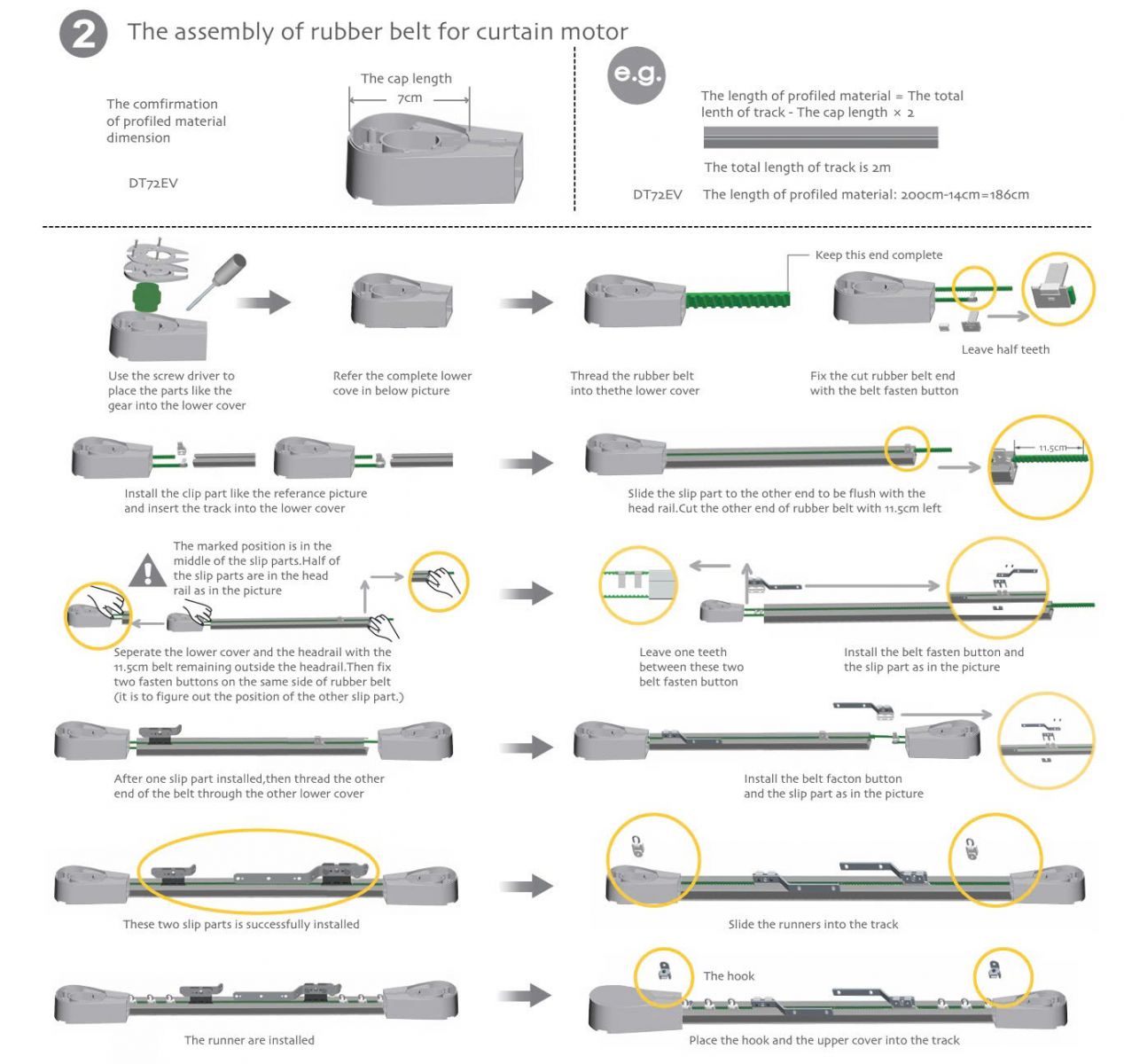

- Lắp đặt dây curoa: Dây curoa cao su có lõi sợi thép là thành phần truyền động chính. Độ căng của dây phải được điều chỉnh ở mức vừa phải. Nếu quá căng, động cơ sẽ phải chịu tải lớn ngay cả khi không có rèm; nếu quá chùng, dây sẽ bị trượt răng khi khởi động mạnh.

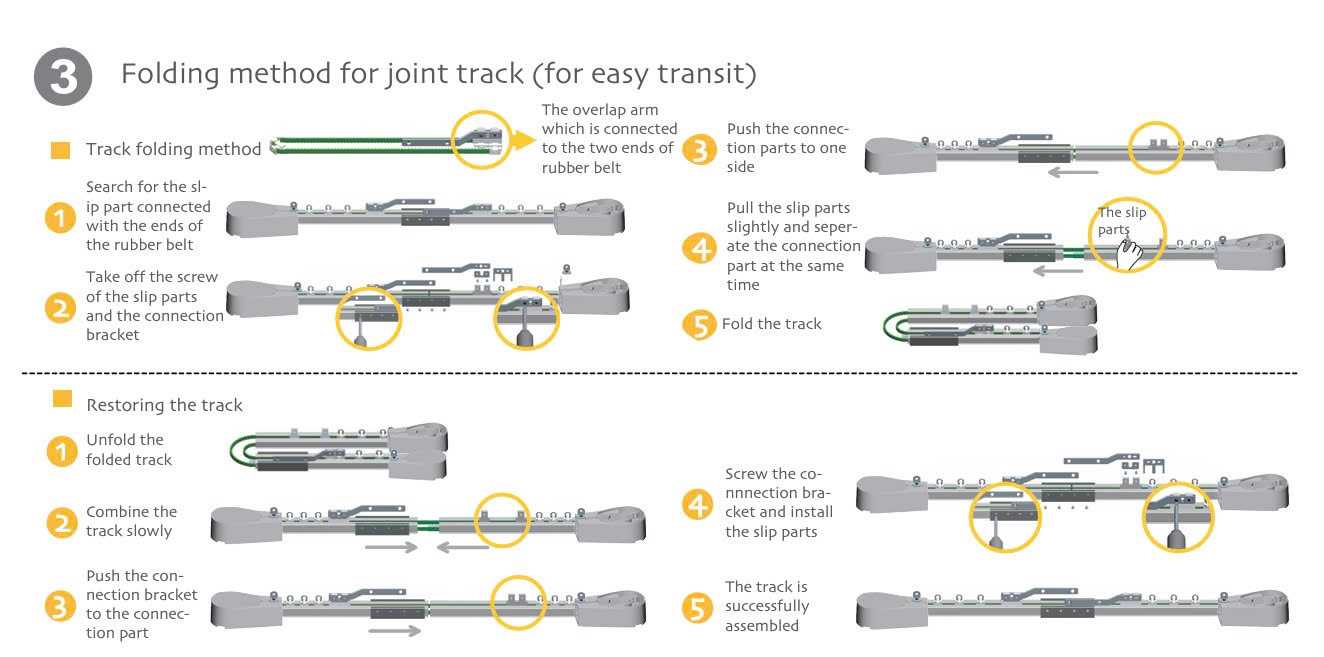

- Phương pháp gấp ray (Folding method): Đối với các bộ ray dài trên 3 mét, nhà sản xuất thường sử dụng phương pháp gấp để vận chuyển. Khi triển khai tại công trường, kỹ thuật viên cần mở thẳng ray và kiểm tra xem dây curoa có bị xoắn hoặc kẹt tại khớp gập hay không trước khi gắn động cơ vào đầu ray.
Tối ưu hóa không gian lắp đặt
Việc đo đạc và chừa khoảng trống là yếu tố then chốt trong kỹ thuật lắp đặt rèm cửa thông minh. Dựa trên các tiêu chuẩn lắp đặt hiện đại:
- Đối với lắp đặt lọt lòng (Full wall): Chiều dài ray thực tế nên bằng chiều rộng lọt lòng trừ đi 5cm để đảm bảo có đủ khoảng trống cho việc tháo lắp động cơ và tránh việc ray rèm cọ xát trực tiếp vào vách tường gây rung động.
- Đối với lắp đặt phủ bì (Non-full wall): Chiều dài ray nên được mở rộng thêm khoảng 30cm mỗi bên so với khung cửa. Điều này giúp khi rèm mở hoàn toàn, toàn bộ phần vải rèm sẽ nằm ngoài phạm vi kính, tối đa hóa ánh sáng và tầm nhìn.
4. Đấu nối điện năng và an toàn hệ thống
Động cơ DT72EV hỗ trợ các phương thức đấu nối điện linh hoạt, đáp ứng cả nhu cầu điều khiển thủ công và tự động hóa tích hợp. Sự phân biệt rõ ràng giữa các loại công tắc là điều kiện cần để đảm bảo an toàn thiết bị.

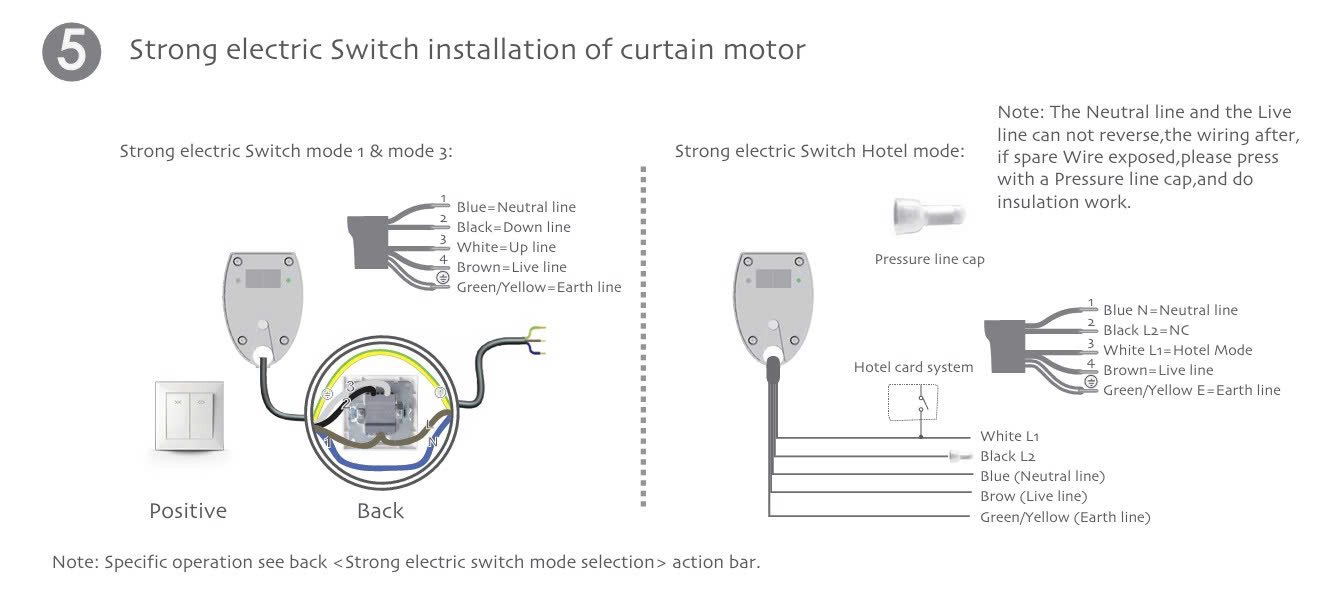

Phân tích sơ đồ đấu dây công tắc điện áp cao (Strong Electric)
Công tắc điện áp cao sử dụng trực tiếp dòng điện lưới $220 ext{V}$ để điều khiển hướng của động cơ. Đây là phương thức truyền thống nhưng đòi hỏi sự cẩn trọng tuyệt đối trong đấu nối.
| Màu dây |
Ký hiệu |
Chức năng kỹ thuật |
| Xanh dương (Blue) |
N |
Dây trung tính (Neutral line) |
| Nâu (Brown) |
L |
Dây pha (Live line) |
| Đen (Black) |
L2 / Close |
Hướng đóng / NC (Normal Close) |
| Trắng / Xám |
L1 / Open |
Hướng mở / Hotel Mode (tùy sơ đồ) |
| Vàng - Xanh |
PE |
Dây tiếp địa (Earth/Ground) |
Trong sơ đồ công tắc đôi không tự hồi (Double-button not reboundable), việc nhấn một nút sẽ cấp điện liên tục cho một hướng hành trình cho đến khi động cơ tự ngắt bằng bộ nhớ điện tử. Cần lưu ý rằng việc đấu nhầm dây pha vào các chân tín hiệu điện yếu có thể gây hỏng hóc hoàn toàn bảng mạch điều khiển bên trong động cơ.
Giao thức tiếp điểm khô và điện áp thấp (Weak Electric)
Đối với các hệ thống nhà thông minh (Smart Home) như Lumi, Bkav hay Schneider, việc sử dụng tiếp điểm khô (Dry contact) là tiêu chuẩn bắt buộc. Tiếp điểm khô không mang điện áp, nó chỉ đóng vai trò như một cầu nối tín hiệu. Động cơ DT72EV nhận biết sự thay đổi trạng thái của tiếp điểm để thực thi các lệnh Đóng - Dừng - Mở. Phương thức này an toàn hơn cho người sử dụng và giúp giảm nhiễu điện từ trong các hệ thống điều khiển phức tạp.
5: Logic điều khiển và cài đặt hành trình kỹ thuật số

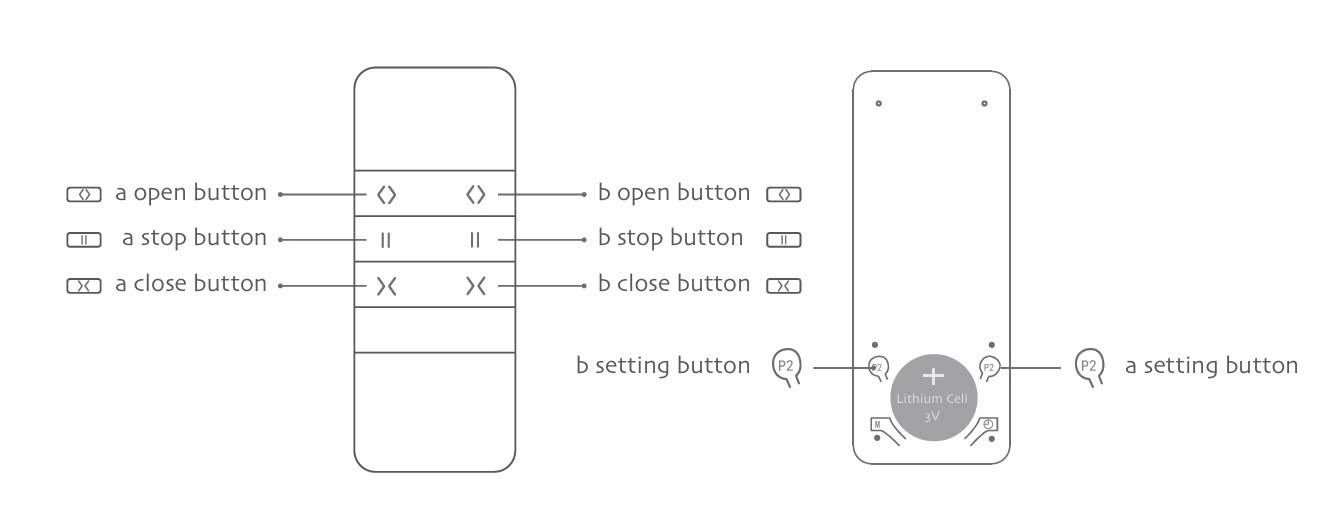

Quá trình lập trình cho động cơ DT72EV được thực hiện thông qua các tổ hợp phím bấm trên bộ phát (Emitter/Remote) hoặc nút cài đặt (Setting button) trên thân động cơ. Hiểu rõ logic này giúp kỹ thuật viên xử lý nhanh các yêu cầu tùy biến của khách hàng.

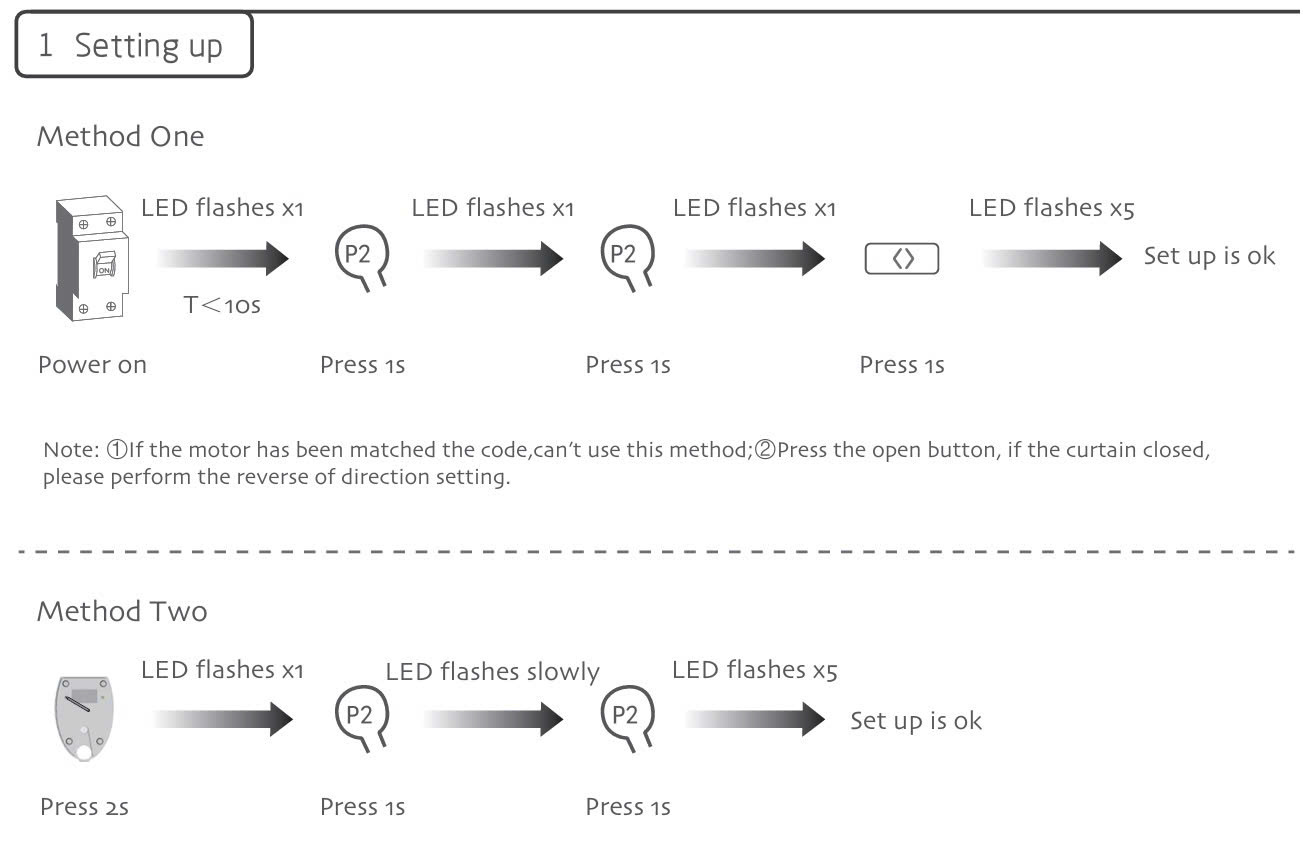

Thiết lập hành trình ban đầu (Limit Position Setting)
Khi động cơ được lắp đặt lần đầu, nó chưa có khái niệm về chiều dài của ray rèm. Quy trình thiết lập bao gồm:
- Kích hoạt chế độ học hành trình: Nhấn nút mở rèm trên remote. Động cơ sẽ chạy cho đến khi chạm vào đầu dừng của ray và cảm nhận được lực cản.
- Xác định điểm dừng biên: Sau khi chạm biên thứ nhất, nhấn nút đóng rèm. Động cơ sẽ chạy về phía ngược lại cho đến khi hai con chạy chính chạm nhau (đối với rèm mở hai bên) hoặc chạm vào đầu dừng còn lại (đối với rèm mở một bên).
- Ghi nhớ tự động: Sau chu kỳ mở-đóng hoàn chỉnh đầu tiên, động cơ sẽ lưu các tọa độ này vào bộ nhớ. Từ các lần sau, động cơ sẽ giảm tốc khi gần đến biên (Soft stop) để tránh tiếng va chạm cơ khí.

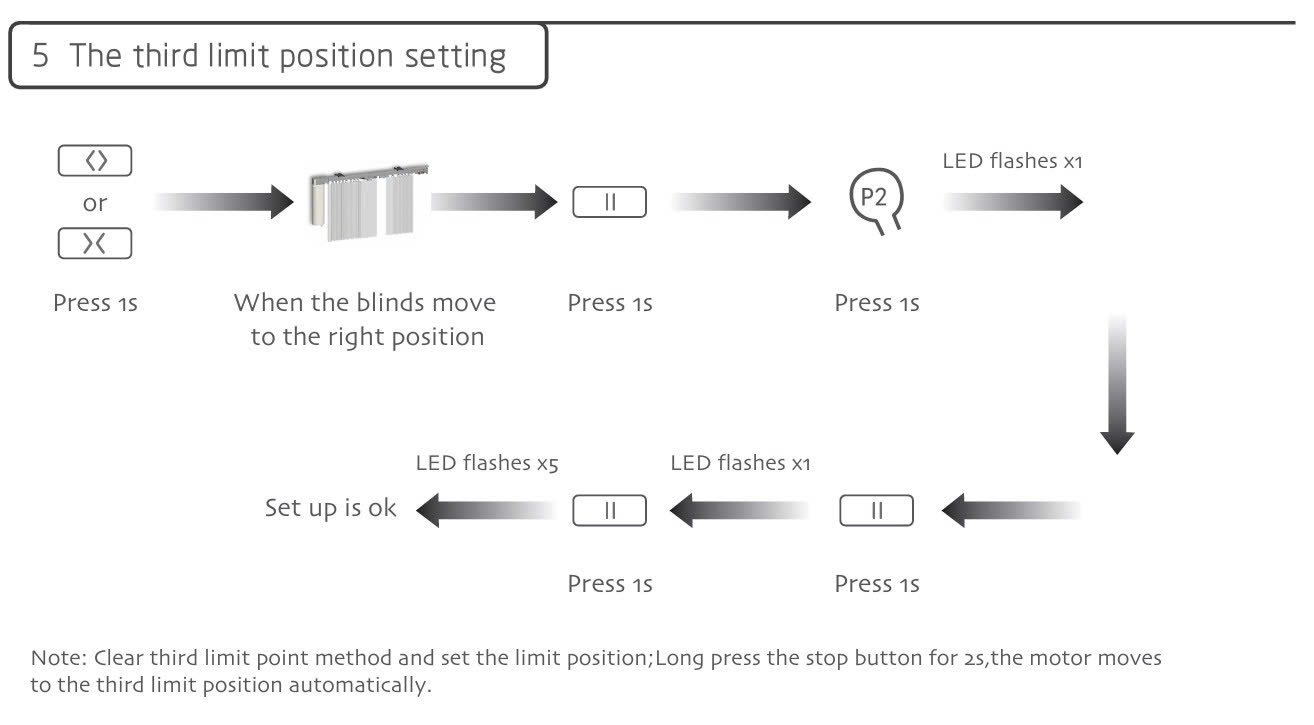

Thiết lập vị trí dừng thứ ba (Third Limit Position)
Đây là một tính năng nâng cao thường được gọi là "vị trí ưa thích" (Preferred position). Ví dụ, khách hàng muốn rèm luôn dừng ở vị trí mở 50% vừa lấy sáng vừa đảm bảo riêng tư.
- Cài đặt: Di chuyển rèm đến vị trí mong muốn bằng nút Open/Close. Khi rèm đã ở đúng vị trí, nhấn nút cài đặt P2 trên remote, sau đó nhấn nút Stop, rồi nhấn nút Stop một lần nữa. Đèn LED trên động cơ nháy xác nhận vị trí đã được lưu.
- Vận hành: Để rèm tự tìm đến vị trí này, người dùng chỉ cần nhấn và giữ nút Stop trong khoảng 02 giây. Động cơ sẽ tự động tính toán quãng đường ngắn nhất để di chuyển đến điểm dừng thứ ba này.
6: Các Chế độ cài đặt tùy biến nâng cao và tích hợp Nhà thông minh
Động cơ DT72EV không chỉ là một thiết bị độc lập mà nó còn được thiết kế để trở thành một phần của hệ sinh thái quản lý tòa nhà thông minh. Các chế độ vận hành chuyên biệt giúp nó thích ứng với nhiều kịch bản sử dụng khác nhau.

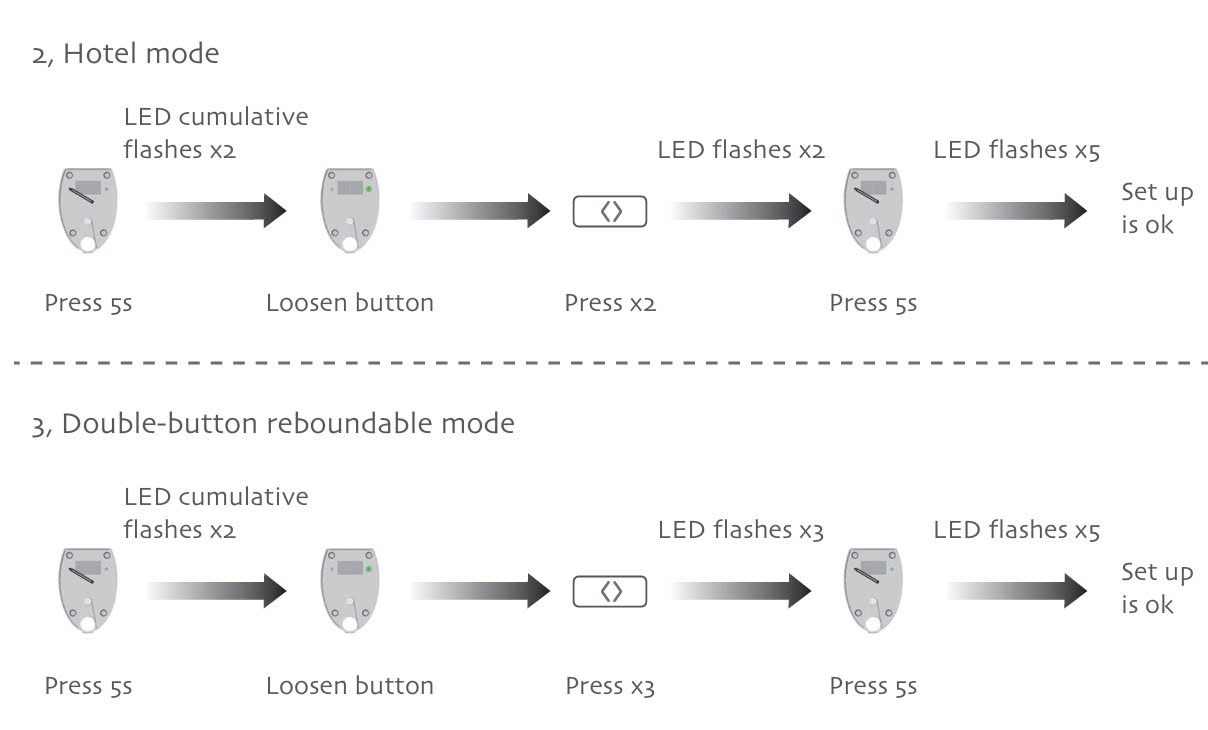

Chế độ Khách sạn (Hotel Mode) và Ứng dụng Thực tế
Trong ngành dịch vụ lưu trú, sự đơn giản và tính tự động là ưu tiên hàng đầu. "Chế độ khách sạn" trên DT72EV cho phép tích hợp trực tiếp với hệ thống thẻ từ của phòng. Khi khách bước vào phòng và cắm thẻ, tín hiệu điện sẽ kích hoạt động cơ rèm tự động mở ra như một lời chào đón khách.
- Cơ chế kích hoạt: Chế độ này thường sử dụng một dây tín hiệu riêng biệt (thường là dây màu trắng hoặc xám kết hợp với dây trung tính). Khi có dòng điện cấp vào chân tín hiệu này, động cơ sẽ thực hiện hành trình mở hoàn toàn. Khi ngắt điện (khách rút thẻ và rời phòng), rèm sẽ tự động đóng lại để bảo vệ nội thất khỏi ánh nắng mặt trời và duy trì nhiệt độ phòng.
- Lợi ích ripple effect: Việc tự động hóa này giúp giảm chi phí năng lượng đáng kể cho khách sạn do tránh được việc nhiệt độ phòng tăng cao khi không có khách, đồng thời tạo ra trải nghiệm công nghệ sang trọng cho khách lưu trú.
Tích hợp qua giao thức RS485
RS485 là một giao thức truyền thông công nghiệp cho phép kết nối hàng trăm thiết bị trên cùng một đường dây tín hiệu với khoảng cách truyền dẫn xa và khả năng chống nhiễu cực tốt. DT72EV hỗ trợ điều khiển qua RS485, cho phép bộ điều khiển trung tâm (Gateway) gửi các mã lệnh cụ thể như:
- Mở/Đóng rèm theo tỷ lệ phần trăm (Ví dụ: lệnh 032 để mở rèm đúng $50\%$).
- Truy vấn trạng thái hiện tại của rèm (Rèm đang đóng hay mở, có gặp vật cản hay không).
- Đọc thông tin mã sản phẩm và phiên bản phần mềm để phục vụ bảo trì từ xa.
7 Chẩn đoán sự cố và Quy trình bảo trì công nghiệp
Mặc dù DT72EV được thiết kế cho tuổi thọ lên đến 10 năm (tương đương khoảng 10.000 lần vận hành), việc phát sinh sự cố trong quá trình sử dụng là khó tránh khỏi do các yếu tố môi trường hoặc sai sót vận hành.
Phân tích các lỗi phổ biến và phương pháp xử lý (Troubleshooting)
Dựa trên dữ liệu thực tế từ các kỹ thuật viên, bảng dưới đây tổng hợp các lỗi thường gặp và giải pháp kỹ thuật tương ứng.
| Hiện tượng |
Nguyên nhân gốc rễ (Root Cause) |
Giải pháp xử lý (Action Plan) |
| Động cơ không hoạt động khi bấm lệnh |
Mất nguồn cấp điện hoặc cầu chì bảo vệ bị đứt. |
Kiểm tra lại lưới điện và các đầu nối tại Domino điện. |
| Remote không điều khiển được |
Pin yếu hoặc mã hóa giữa remote và motor bị lệch. |
Thay pin mới (CR2430/CR2032) và thực hiện nạp lại mã (Pairing). |
| Động cơ chạy ngược hướng |
Đấu sai dây pha hoặc cài đặt hướng sai trong phần mềm. |
Sử dụng tổ hợp phím P2 + Stop + Close để đảo chiều. |
| Rèm đóng không khít hoặc bị hở |
Dây curoa bị trượt hoặc vật cản làm lệch bộ nhớ hành trình. |
Xóa hành trình cũ và thực hiện quy trình "Học lại hành trình". |
| Động cơ tự dừng giữa chừng |
Lực ma sát trên ray quá lớn hoặc vải rèm bị kẹt vào bánh răng. |
Vệ sinh ray bằng dung dịch bôi trơn chuyên dụng (Dry silicon spray). |
| Có tiếng kêu lạch cạch khi vận hành |
Khớp nối ray bị lỏng hoặc dây curoa bị trùng. |
Siết lại các ốc vít tại vị trí A-00 và kiểm tra độ căng dây. |
Quy trình bảo trì định kỳ
Để đảm bảo hệ thống vận hành bền bỉ, chuyên gia khuyến nghị quy trình bảo trì hàng năm:
- Vệ sinh cơ khí: Sử dụng máy hút bụi để làm sạch bụi bẩn bên trong lòng ray rèm, đặc biệt là tại các điểm nối.
- Kiểm tra điện áp: Đo điện áp cấp cho động cơ để đảm bảo không có hiện tượng sụt áp quá mức khi động cơ khởi động tải nặng.
- Cập nhật cấu hình: Kiểm tra lại các điểm dừng biên và vị trí thứ ba để đảm bảo chúng vẫn chính xác sau thời gian dài vải rèm bị giãn hoặc co ngót do thời tiết.
Một số nguyên tắc nomenclature (Đặt tên thuật ngữ) trong ngành rèm
Trong tiếng Anh kỹ thuật, một từ có thể có nhiều nghĩa tùy ngữ cảnh. Việc lựa chọn từ ngữ tiếng Việt phải đảm bảo tính thống nhất với các tiêu chuẩn của thợ lắp đặt tại công trường.
- "Limit position" không dịch là "vị trí giới hạn" (mang tính toán học) mà dịch là "Điểm dừng biên" hoặc "Hành trình" (mang tính kỹ thuật lắp đặt).
- "Emitter" thay vì dịch là "người phát" thì nên dịch là "Bộ điều khiển từ xa" hoặc "Remote" vì đây là thuật ngữ phổ biến nhất.
- "Touch start" được chuyển ngữ thành "Khởi động bằng lực kéo" để người dùng hiểu ngay hành động cần thực hiện thay vì dịch sát nghĩa là "chạm để bắt đầu" vốn dễ gây hiểu lầm là phải chạm vào động cơ.
Khi một kỹ thuật viên đọc được cụm từ "Chế độ công tắc đôi không tự hồi", họ sẽ hiểu ngay lập tức hiểu loại thiết bị cần mua và cách thức đấu nối, từ đó giảm thiểu các rủi ro về cháy nổ và hư hỏng thiết bị do thao tác sai.
Hệ thống động cơ DT72EV, với sự hỗ trợ của một tài liệu hướng dẫn chuẩn xác và chuyên sâu, sẽ tiếp tục khẳng định vị thế là một trong những giải pháp mành rèm tự động đáng tin cậy nhất cho các công trình kiến trúc thông minh hiện đại. Sự kết hợp giữa tri thức kỹ thuật và sự tinh tế trong ngôn ngữ chính là chìa khóa để đưa các công nghệ tiên tiến từ thế giới vào thực tiễn đời sống một cách trọn vẹn và an toàn nhất.
