Từ DC116 đến công nghệ cảm biến gió rung DD510H
Sự phát triển của kiến trúc hiện đại và xu hướng nhà thông minh đã đặt ra những yêu cầu khắt khe về tính an toàn và tự động hóa cho các hệ thống mái hiên, bạt che ngoài trời. Với hơn 20 năm kinh nghiệm trong lĩnh vực kỹ thuật điều khiển và các giải pháp che nắng mưa gió tự động, việc phân tích hệ sinh thái thiết bị của Dooya không chỉ dừng lại ở các thông số kỹ thuật thuần túy mà còn phải đi sâu vào cơ chế phản ứng vật lý và giao thức truyền tải tín hiệu. Các thiết bị cảm biến Dooya, đặc biệt là dòng cảm biến nắng - gió truyền thống DC116 và dòng cảm biến gió rung thế hệ mới DD510H, đại diện cho hai triết lý bảo vệ khác nhau: đo lường tác nhân môi trường và đo lường phản ứng trực tiếp của cấu trúc. Bài báo cáo này cung cấp cái nhìn toàn diện, mang tính chuẩn mực ngành để phục vụ công tác lắp đặt và vận hành chuyên nghiệp trên các nền tảng kỹ thuật số.

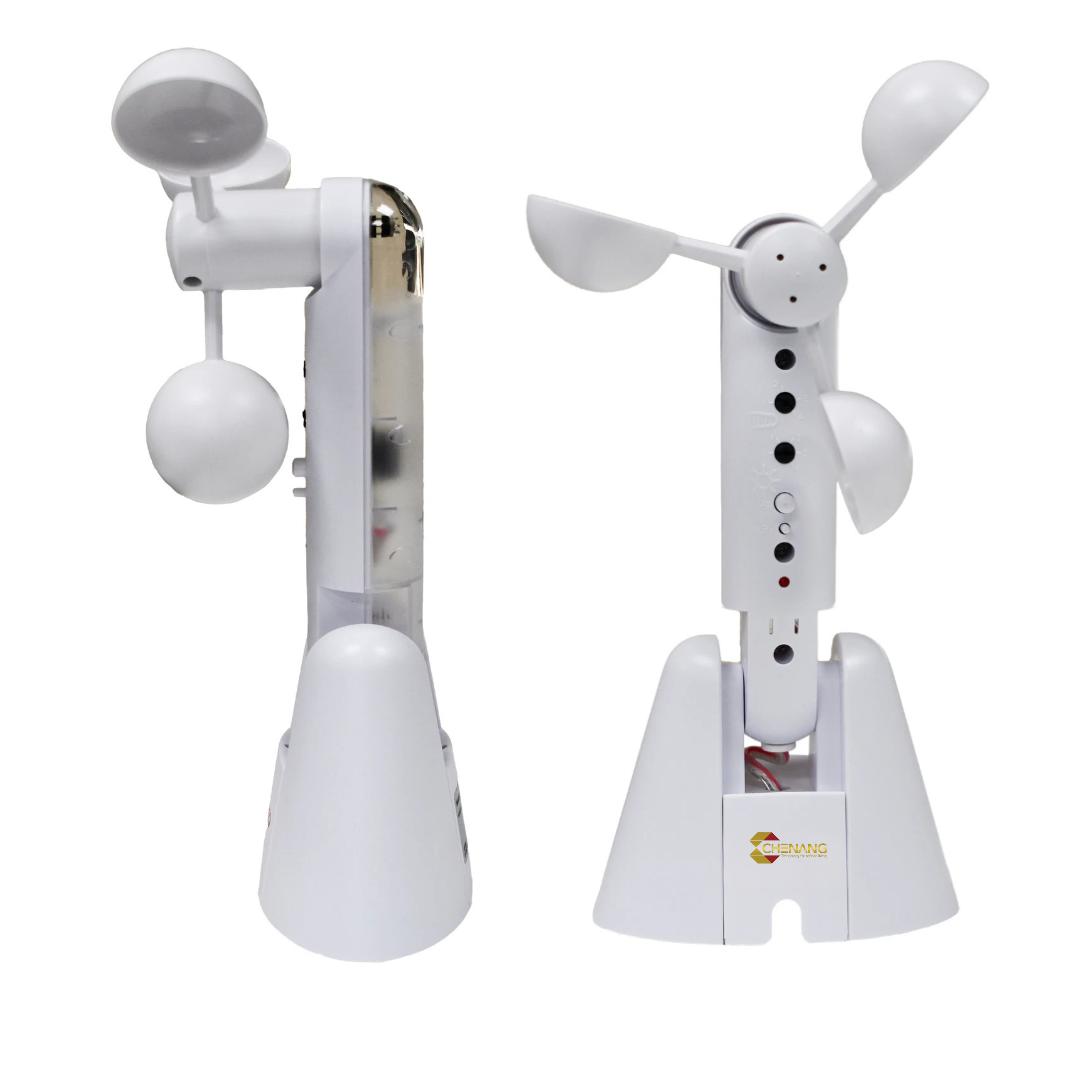

1 Phân tích tổng hợp kiến thức về cảm biến nắng gió Dooya DC116
Dòng cảm biến DC116 (bao gồm các phiên bản J/S) là thiết bị ngoại vi hoạt động dựa trên nguồn điện xoay chiều, được thiết kế để trở thành trung tâm xử lý dữ liệu thời tiết cho hệ thống mái che. Đây là giải pháp lắp đặt cố định, thường được ưu tiên cho các công trình có quy mô lớn hoặc yêu cầu sự ổn định năng lượng tuyệt đối mà không phụ thuộc vào pin.
1.1 Đặc tính kỹ thuật và nền tảng sóng vô tuyến
Cảm biến DC116 vận hành trên dải tần số kép 433.9134 MHz và 868 MHz, cho phép khả năng xuyên thấu vật cản ấn tượng và duy trì phạm vi hiệu lực lên đến 200 mét trong môi trường không gian mở. Thiết bị sử dụng nguồn điện đầu vào 120V/60Hz hoặc 230V/50Hz tùy theo thị trường khu vực, đảm bảo khả năng thu phát tín hiệu liên tục mà không gặp phải các hạn chế về chu kỳ ngủ của thiết bị chạy pin. Độ bảo mật của hệ thống được củng cố bởi mã an toàn với hơn 50 triệu tổ hợp không trùng lặp, giúp loại bỏ hoàn toàn nguy cơ nhiễu lệnh từ các thiết bị điều khiển từ xa khác trong cùng khu vực.
| Thông Số Kỹ Thuật |
Chi Tiết Chi Phối |
| Tần số vô tuyến |
433.9134 MHz$ & 868 MHz |
| Điện áp đầu vào |
120V AC / 230V AC |
| Khoảng cách truyền tín hiệu |
Ngoài trời 200 mét |
| Số lượng mã an toàn |
50 triệu tổ hợp |
| Khả năng lưu trữ |
20 kênh phát / 20 bộ thu |
| Nhiệt độ vận hành |
~-10°C đến +60°C |
1.2 Nguyên lý vận hành và logic bảo vệ đa tầng
Cơ chế bảo vệ của DC116 dựa trên việc đo lường trực tiếp tốc độ gió thông qua bộ cánh quạt cơ học và cường độ ánh sáng qua cảm biến photodiode. Hệ thống logic được lập trình để phản ứng với các ngưỡng gió và nắng một cách có chọn lọc nhằm tránh hiện tượng đóng mở cưỡng bức quá nhiều lần gây hại cho motor.
Đối với chức năng bảo vệ gió, khi tốc độ gió vượt quá ngưỡng cài đặt liên tục trong thời gian 3 giây, cảm biến sẽ phát lệnh "UP" để thu mái hiên lại nhằm bảo vệ cấu trúc khung nhôm và vải bạt. Một điểm tinh tế trong thiết kế của Dooya là sau khi lệnh đóng do gió được thực thi, cảm biến sẽ tạm ngừng đo lường trong khoảng thời gian 1 phút (hoặc 3 phút đối với một số phiên bản mới hơn) để đảm bảo mái che đã ở trạng thái an toàn tuyệt đối trước khi bắt đầu chu kỳ giám sát mới.
Chức năng cảm biến nắng vận hành với độ trễ thời gian lớn hơn để đảm bảo tính ổn định của không gian sống. Khi cường độ ánh sáng vượt ngưỡng cài đặt trong 2 phút, cảm biến sẽ kích hoạt lệnh mở mái. Ngược lại, nếu ánh sáng giảm xuống dưới ngưỡng trong vòng 15 phút liên tục, hệ thống sẽ tự động thu mái lại. Các ngưỡng điều chỉnh được phân cấp chi tiết để kỹ thuật viên có thể tinh chỉnh theo hướng nắng và đặc điểm khí hậu của từng vị trí lắp đặt cụ thể.
| Cấp Độ (Grade) |
Tốc độ gió kích hoạt |
Cường độ nắng kích hoạt |
Trạng thái hệ thống |
| 0 |
- |
CLOSE |
Tắt chức năng nắng |
| 1 |
15 km/h |
15 kLUX |
Phản ứng nhẹ nhàng |
| 2 |
30 km/h |
30 kLUX |
Mức tiêu chuẩn |
| 3 |
45 km/h |
45 kLUX |
Bảo vệ gió mạnh |
| 4 |
- |
60 kLUX |
Nắng gắt vùng nhiệt đới |
2 Tìm hiểu chuyên sâu về cảm biến gió rung (Wind-Shock Sensor) Dooya
Sự chuyển dịch từ cảm biến gió cơ học (dạng cánh quạt) sang cảm biến gió rung (dạng gia tốc kế) đánh dấu một bước tiến lớn trong độ chính xác của hệ thống bảo vệ. Dòng cảm biến DC510 và DD510H của Dooya không đo tốc độ gió trong không khí mà đo trực tiếp gia tốc rung động của thanh đáy mái hiên, nơi chịu tác động lực lớn nhất.
2.1 Cơ chế nhận biết rung động đa chiều
Cảm biến rung Dooya tích hợp các gia tốc kế siêu nhạy, cho phép phát hiện các chuyển động theo ba trục: ngang, dọc và bên. Điều này cực kỳ quan trọng vì mái hiên không chỉ bị tác động bởi gió đẩy ngang mà còn bị ảnh hưởng bởi các luồng gió xoáy tạo ra lực nâng hoặc lực nhấn thẳng đứng. Việc đo lường trực tiếp rung động giúp loại bỏ sai số do địa hình — ví dụ, một cảm biến gió gắn trên tường có thể bị che khuất bởi tòa nhà, trong khi mái hiên vươn ra xa lại đang phải chịu những cơn gió giật mạnh.
2.2 Thông số kỹ thuật dòng DD510H
DD510H là phiên bản hiện đại nhất, hỗ trợ giao thức giao tiếp hai chiều (Bi-directional), giúp hệ thống nhà thông minh nhận biết được trạng thái thực của cảm biến.
- Nguồn cung cấp: DC 3V, sử dụng 2 viên pin AAA.
- Tần số hoạt động: 433.92 MHz, tương thích với hầu hết các dòng motor ống RF của Dooya.
- Năng lượng phát sóng: 10 milliwatt, đảm bảo tín hiệu xuyên thấu tốt trong môi trường dân dụng.
- Hệ thống cảnh báo điện áp: Khi pin giảm xuống dưới 2.5V, còi bíp sẽ phát tín hiệu 5 giây một lần và thiết bị ngừng gửi gói tin nhịp tim để bảo toàn năng lượng cho lệnh đóng khẩn cấp cuối cùng.
- Chức năng nam châm (Magnet function): Cảm biến chỉ kích hoạt tính năng đo rung và cảnh báo pin yếu khi được gắn vào đế có tích hợp nam châm, đảm bảo thiết bị không tự kích hoạt lệnh sai khi đang được tháo rời để bảo trì.
2.3 Phân phối cấp độ nhạy và quản lý tín hiệu
Cảm biến rung Dooya cung cấp 9 cấp độ nhạy (từ 1 đến 9), cho phép thích ứng với mọi kết cấu cơ khí của mái hiên. Cấp độ 1 là mức nhạy nhất, chỉ cần một tác động nhỏ lên thanh đáy cũng có thể kích hoạt lệnh thu mái. Trong khi đó, cấp độ 9 đòi hỏi những rung động mạnh mẽ và liên tục mới thực hiện lệnh đóng.
Một tính năng an toàn quan trọng là "Safety Lockout 30s". Sau khi cảm biến phát hiện rung động đạt ngưỡng và gửi lệnh đóng về motor, nó sẽ tự động rơi vào trạng thái tĩnh trong 30 giây. Trong khoảng thời gian này, dù rung động vẫn tiếp diễn, cảm biến sẽ không gửi thêm lệnh nào để tránh hiện tượng nghẽn sóng RF và ngăn ngừa motor bị kích hoạt liên tục gây cháy cuộn dây hoặc hỏng bánh răng hành trình.
3 Hướng dẫn cài đặt cảm biến gió rung chuẩn ngành Smart Shading
Dưới góc độ kỹ thuật 20 năm kinh nghiệm, quy trình cài đặt một thiết bị an toàn như cảm biến rung không cho phép bất kỳ sai sót nào trong thao tác và logic điều khiển. Việc thực hiện theo đúng chuẩn ngành không chỉ giúp thiết bị hoạt động ổn định mà còn khẳng định uy tín của đơn vị thi công trên các diễn đàn kiến thức chuyên ngành.
3.1 Giai Đoạn 1: Thiết lập cơ bản và kiểm tra hướng quay
Trước khi bắt đầu ghép nối, kỹ thuật viên phải xác định chắc chắn rằng motor đã được cài đặt giới hạn hành trình hoàn tất và hướng quay trên điều khiển từ xa là chính xác. Một sai lầm chết người trong nghề là hướng quay bị ngược: khi gió lớn, cảm biến gửi lệnh "UP" nhưng motor lại hiểu là lệnh mở ra, khiến mái hiên vươn dài ra giữa cơn bão và dẫn đến sụp đổ toàn bộ kết cấu.
- Mở nắp khoang pin của cảm biến rung.
- Xác định vị trí công tắc gạt (Dial switch). Đối với hầu hết các hệ thống hiện nay, gạt về vị trí 0 để sử dụng chế độ Hai chiều (Bi-directional) mặc định hoặc vị trí 5/9 cho chế độ Một chiều tùy theo loại motor.
- Nhấn và giữ nút Setting (nút thiết lập) trong khi lắp 2 viên pin AAA vào.
- Quan sát phản hồi âm thanh: 1 tiếng bíp xác nhận chế độ hai chiều, 2 tiếng bíp xác nhận chế độ một chiều.
3.2 Giai đoạn 2: Đồng bộ hóa (Pairing) cảm biến với motor
Quy trình ghép nối cần được thực hiện nhanh chóng trong khoảng thời gian chờ (timeout) của motor, thường là 6 đến 10 giây.
- Sử dụng một remote cầm tay đã được nạp mã cho motor. Nhấn nút P2 ở mặt sau remote 2 lần liên tiếp. Motor sẽ nhích (jog) một lần và phát tiếng bíp sau mỗi lần nhấn.
- Ngay lập tức, nhấn nút Setting (hoặc nút đa năng) trên cảm biến rung 1 lần.
- Motor sẽ thực hiện một động tác nhích kép (double jog) và phát tiếng bíp dài hoặc một chuỗi tiếng bíp nhanh để xác nhận đã nhận diện được "người bảo vệ" mới.
3.3 Giai đoạn 3: Lựa chọn vị trí lắp đặt tối ưu
Vị trí gắn cảm biến rung quyết định độ tin cậy của dữ liệu đầu vào. Theo tiêu chuẩn ISO và kinh nghiệm thi công thực tế, việc đặt cảm biến ngẫu nhiên là nguyên nhân hàng đầu dẫn đến hỏng hóc mái hiên.
- Nguyên tắc "Đường truyền cơ khí trực tiếp": Cảm biến phải được gắn chắc chắn vào thanh đáy (front bar) bằng vít hoặc keo epoxy cứng. Tránh các vị trí có đệm cao su hoặc nhựa mềm vì chúng sẽ hấp thụ rung động, làm sai lệch cảm nhận của gia tốc kế.
- Vị trí "Tải trọng thực": Nên lắp cảm biến gần một trong hai đầu của thanh đáy, ngay vị trí khớp nối với tay càng lateral. Lắp ở giữa thanh đáy có thể dẫn đến hiện tượng "vẩy đuôi" (whip effect), gây ra các lệnh thu mái giả khi chỉ có gió nhẹ.
- Hướng lắp đặt: Cần lưu ý hướng của cảm biến (ngang hay dọc) phải khớp với thiết lập trong phần mềm của thiết bị (thường là qua các Switch định hướng bên trong mạch).
3.4 Giai đoạn 4: Hiệu chỉnh độ nhạy (Sensitivity Calibration)
Kỹ thuật viên cần sử dụng một tua vít dẹt nhỏ để xoay biến trở điều chỉnh độ nhạy từ 1 đến 9. Việc cài đặt độ nhạy không có một con số chung cho tất cả, mà phải căn cứ vào:
- Độ vươn (Projection): Mái hiên vươn càng xa thì độ rung tự nhiên càng lớn, do đó cần giảm độ nhạy (chỉnh về số cao hơn như 5-7) để tránh đóng nhầm.
- Độ dốc (Pitch): Mái hiên có độ dốc lớn sẽ ít chịu tác động của gió nâng hơn, có thể tăng độ nhạy để bảo vệ trước các luồng gió nhấn dọc.
- Vị trí địa lý: Tại các khu vực nội đô có nhiều nhà cao tầng, gió thường xuất hiện dưới dạng các luồng lốc xoáy bất ngờ, yêu cầu độ nhạy ở mức 2-3 để phản ứng tức thì.
4 Phân tích chuyên sâu về giao thức và sự tương thích hệ thống
Một chuyên gia 20 năm kinh nghiệm luôn quan tâm đến sự đồng bộ của các tầng giao thức truyền tin. Các sản phẩm Dooya hiện nay không chỉ giới hạn ở sóng RF 433 MHz truyền thống mà đã mở rộng sang hệ sinh thái IoT.
4.1 Sự khác biệt giữa các dòng motor
Cảm biến Dooya được thiết kế để tương thích với ba dòng motor chính, mỗi dòng có cách phản ứng và thời gian chờ khác nhau khi thiết lập.
| Dòng Motor |
Đặc Điểm Giao Tiếp |
Khoảng Cách Thao Tác (Timeout) |
| Dòng R |
Motor tích hợp bộ thu radio chuẩn |
6 - 10 giây |
| Dòng E/ED |
Motor điện tử hạn chế hành trình bằng remote |
6 giây |
| Dòng S |
Motor cơ học sử dụng bộ thu ngoài (DC136/DC43) |
10 giây |
4.2 Công nghệ hai chiều (Bi-directional) và tương lai Matter/Zigbee
Trong danh mục sản phẩm 2024-2025, Dooya đang đẩy mạnh việc tích hợp giao thức Matter và Zigbee 3.0 thông qua bộ trung tâm kết nối Connector Bridge. Điều này cho phép cảm biến rung không chỉ gửi lệnh đóng trực tiếp cho motor mà còn có thể kích hoạt các kịch bản (scenes) trong hệ thống Smart Home, ví dụ như gửi thông báo đẩy (push notification) đến điện thoại chủ nhà hoặc tự động khóa các cửa sổ khi phát hiện gió bão lớn.
Việc sử dụng dải tần 433.92 MHz vẫn được duy trì nhờ ưu điểm bước sóng dài, khả năng đâm xuyên vật cản tốt hơn so với 2.4 GHz của Wi-Fi hay Bluetooth, giúp đảm bảo lệnh bảo vệ luôn được ưu tiên hàng đầu trong các tình huống khẩn cấp.
5 Quy trình bảo trì và xử lý sự cố cho kỹ thuật viên
Sự an toàn của khách hàng phụ thuộc vào khả năng duy trì trạng thái sẵn sàng của cảm biến. Một quy trình bảo trì chuyên nghiệp cần bao gồm các bước sau.
5.1 Kiểm tra năng lượng và trạng thái của Pin
Đây là bước quan trọng nhất vì cảm biến rung hoạt động bằng pin. Kỹ thuật viên nên thiết lập một lịch nhắc thay pin định kỳ mỗi 12 tháng cho khách hàng.
- Phân tích tình huống: Nếu khách hàng phản ánh mái hiên tự động thu lại sau mỗi 20-30 phút dù trời hoàn toàn lặng gió, đây là dấu hiệu của việc cảm biến hết pin hoặc bị hỏng. Motor thực hiện hành vi này để đảm bảo an toàn (fail-safe mode) vì nó không còn nhận được tín hiệu giám sát từ cảm biến.
- Khuyến nghị: Luôn sử dụng pin Alkaline chất lượng cao để tránh hiện tượng chảy nước axit làm hỏng mạch điện tử bên trong cảm biến.
5.2 Vệ sinh và kiểm tra độ chắc chắn của giá đỡ
Sau một thời gian sử dụng ngoài trời, bụi bẩn, mạng nhện hoặc tổ côn trùng có thể bám vào khe hở của giá đỡ, làm giảm khả năng truyền rung động.
- Kiểm tra các vít cố định: Đảm bảo chúng không bị lỏng do rung động của mái hiên theo thời gian.
- Vệ sinh bề mặt tiếp xúc của nam châm: Đảm bảo chức năng Magnet vẫn hoạt động tốt để thiết bị không bị rơi vào trạng thái ngừng hoạt động.
5.3 Xử lý lỗi phổ biến trong ghép nối
Nếu quy trình bấm nút P2 x2 và nhấn nút Setting không thành công, kỹ thuật viên cần kiểm tra các yếu tố sau:
- Khoảng cách: Remote và cảm biến nên được đặt gần motor trong quá trình nạp mã để giảm thiểu nhiễu sóng.
- Bộ nhớ bộ thu: Mỗi bộ thu chỉ lưu trữ tối đa 20 kênh phát. Nếu đã đầy, cần xóa bớt các remote cũ trước khi thêm cảm biến mới.
- Xung đột sóng: Tạm thời tắt các thiết bị phát sóng RF mạnh gần đó như bộ phát Wi-Fi công suất lớn hoặc thiết bị điều khiển vô tuyến khác để quá trình ghép nối diễn ra thuận lợi.
Tầm quan trọng của việc chuẩn hóa kiến thức ngành Smart Shading
Nâng cao chất lượng dịch vụ của ngành Smart Shading ngày càng được chú trọng, khi các thông tin về cảm biến nắng gió Dooya được hệ thống hóa một cách chính xác, minh bạch và có chiều sâu, nó không chỉ giúp ích cho các kỹ thuật viên mới vào nghề mà còn xây dựng niềm tin nơi khách hàng về sự chuyên nghiệp và tận tâm của đơn vị cung cấp.
Theo CHENANG, Một hệ thống cảm biến được lắp đặt đúng quy trình, đặt tại vị trí tối ưu và được hiệu chỉnh bởi bàn tay của những người thợ có kinh nghiệm sẽ giúp bảo vệ tài sản cho gia chủ, giảm thiểu các chi phí sửa chữa không đáng có và khẳng định giá trị thực sự của công nghệ tự động hóa trong cuộc sống hiện đại hướng tới không gian sống Smart Living. Sự am hiểu tường tận về các dòng sản phẩm từ DC116 đến DD510H chính là chìa khóa để kiến tạo nên những không gian sống thông minh, an toàn và bền bỉ trước mọi thử thách của thiên nhiên.
Thực hiện bởi: CHENANG
