Sự phát triển của ngành kiến trúc ngoại thất hiện đại đã chuyển dịch mạnh mẽ từ các cấu trúc tĩnh sang các hệ thống động có khả năng tương tác với môi trường. Trong bối cảnh đó, việc bảo vệ an toàn cho các hệ thống mái che di động (retractable awnings) trở thành một bài toán kỹ thuật trọng yếu. Với tư cách là một chuyên gia đã dành gần 20 năm trong ngành kỹ thuật tự động hóa và là một chuyên viên phân tích tài liệu kỹ thuật chuyên sâu của CHENANG, phân tích này nhằm tổng hợp và nâng tầm kiến thức từ các tài liệu hướng dẫn vận hành của Dooya thành một chuẩn mực kiến thức ngành. Các thiết bị như DC510 và thế hệ kế nhiệm DD510H không chỉ đơn thuần là phụ kiện, mà là những thực thể kỹ thuật phức tạp kết hợp giữa cảm biến gia tốc siêu nhỏ MEMS, thuật toán xử lý tín hiệu số và giao thức truyền thông vô tuyến tần số thấp.
Các tài liệu gốc thường cô đọng các bước cài đặt nhưng lại thiếu đi phần giải thích về "tại sao" các bước đó lại cần thiết. Sự kết hợp giữa kinh nghiệm thực tế và phân tích dữ liệu từ các báo cáo thử nghiệm FCC cho thấy dòng cảm biến rung Dooya là một minh chứng cho sự tối ưu hóa giữa chi phí và hiệu năng bảo vệ.
1 Hệ sinh thái bảo vệ mái che: Từ phong tốc kế (anemometer) đến cảm biến rung động
Trong nhiều thập kỷ, giải pháp bảo vệ mái che tiêu chuẩn là các cảm biến gió dạng cánh quạt (anemometers) như dòng DC118B của Dooya. Tuy nhiên, các kỹ thuật viên dày dạn kinh nghiệm nhận ra một nhược điểm chí tử của anemometer: nó đo tốc độ gió tại vị trí lắp đặt cảm biến (thường là trên tường cao) chứ không đo lực tác động thực tế lên cánh tay đòn và vải mái che. Điều này dẫn đến tình trạng "báo động giả" khi gió thổi mạnh ở tầm cao nhưng mái che ở tầm thấp vẫn an toàn, hoặc nguy hiểm hơn là "bỏ sót báo động" khi các luồng gió xoáy địa phương tấn công trực tiếp vào cấu trúc mái trong khi cảm biến trên tường lại nằm trong vùng khuất gió.
Cảm biến rung Dooya DC510 giải quyết triệt để vấn đề này bằng cách chuyển đổi phương thức đo lường từ "vận tốc dòng khí" sang "biên độ dao động cơ học". Khi được gắn trực tiếp lên thanh trước (front bar) – bộ phận nhạy cảm nhất của mái che – thiết bị sẽ cảm nhận trực tiếp mọi rung động theo ba trục không gian: ngang (horizontal), dọc (vertical) và bên (lateral). Đây là một sự tiến bộ về mặt tư duy kỹ thuật, chuyển từ đo lường tác nhân sang đo lường hệ quả thực tế lên cấu trúc công trình.
1.1 So sánh đặc tính kỹ thuật giữa các thế hệ cảm biến Dooya
Dữ liệu dưới đây tổng hợp các thông số cốt lõi từ các tài liệu kỹ thuật chính thống và kết quả phân tích thực nghiệm.
| Đặc tính kỹ thuật |
Cảm biến DC510 (Phiên bản truyền thống) |
Cảm biến DD510H (Phiên bản cao cấp) |
| Nguồn điện |
3V DC (2 viên pin AAA) |
3V DC (2 viên pin AAA) |
| Tần số sóng mang |
433,92 MHz (Đơn hướng) |
433,92 MHz (Hai chiều/Đơn hướng) |
| Giao thức mã hóa |
Rolling Code (Mã nhảy) |
Bidirectional Radio Control |
| Công suất phát RF |
10 mW |
10 mW |
| Cấp độ nhạy |
10 mức (0-9) |
9 mức (1-9) + mức 0 tắt |
| Ngưỡng báo pin |
< 2,2V (Bíp mỗi 5 giây) |
< 2,5V (Bíp mỗi 5 giây) |
| Kiểu điều chế |
ASK (Amplitude Shift Keying) |
ASK (Amplitude Shift Keying) |
| Nhiệt độ làm việc |
-20°C đến +55°C |
-20°C đến +55°C |
| Phụ kiện kích hoạt |
Không yêu cầu nam châm |
Bắt buộc có nam châm (Reed switch) |
1.2 Phân tích vật lý và động lực học của cảm biến gió rung
Dưới góc độ kỹ thuật công trình, lực gió tác động lên mái che không phải là một hằng số. Nó là một tải trọng động biến thiên theo thời gian và không gian. Lực nâng F tác động lên bề mặt bạt mái che có thể được mô phỏng qua công thức:
F = ½*C*Rho*V²*S
Trong đó:
- Rho là mật độ không khí
- V là vận tốc gió
- S là diện tích bề mặt của mái
- C là hệ số nâng khí động học.
Khi gió giật, vận tốc V thay đổi đột ngột tạo ra các xung lực dẫn đến hiện tượng rung cộng hưởng trong các tay càng của mái che. Cảm biến gia tốc bên trong DC510 được thiết kế để phát hiện các thay đổi về gia tốc trọng trường G do các rung động này gây ra.
Một điểm tinh tế trong thiết kế của Dooya mà các tài liệu thường chỉ lướt qua là thuật toán "quản lý năng lượng và lọc nhiễu". Các cảm biến MEMS giá rẻ thường gây ra báo động giả khi có một con chim đậu lên thanh trước hoặc khi có một vật thể nhỏ va chạm nhẹ. Tuy nhiên, chip xử lý bên trong DC510 áp dụng một bộ lọc thông thấp (low-pass filter) và cơ chế đếm xung. Chỉ khi cường độ rung vượt quá ngưỡng thiết lập và duy trì trong một khoảng thời gian đủ để xác định đó là gió giật, thiết bị mới phát lệnh. Sau khi phát lệnh đóng mái (lệnh được gửi đi 3 lần để đảm bảo độ tin cậy), cảm biến sẽ đi vào trạng thái "nghỉ" trong 30 giây. Đây là một cơ chế bảo vệ nhiệt cho động cơ, ngăn chặn việc động cơ phải đảo chiều liên tục khi gió thổi theo từng cơn ngắt quãng.
2 Hướng dẫn lắp đặt cơ khí: Tiêu chuẩn vàng của kỹ thuật viên 20 năm kinh nghiệm
Việc lắp đặt cảm biến rung thường bị coi nhẹ là "chỉ cần dán vào", nhưng thực tế đây là bước quyết định 70% độ chính xác của hệ thống bảo vệ. Sai sót trong lắp đặt cơ khí sẽ dẫn đến việc cảm biến không nhận được rung động trung thực từ cấu trúc mái.

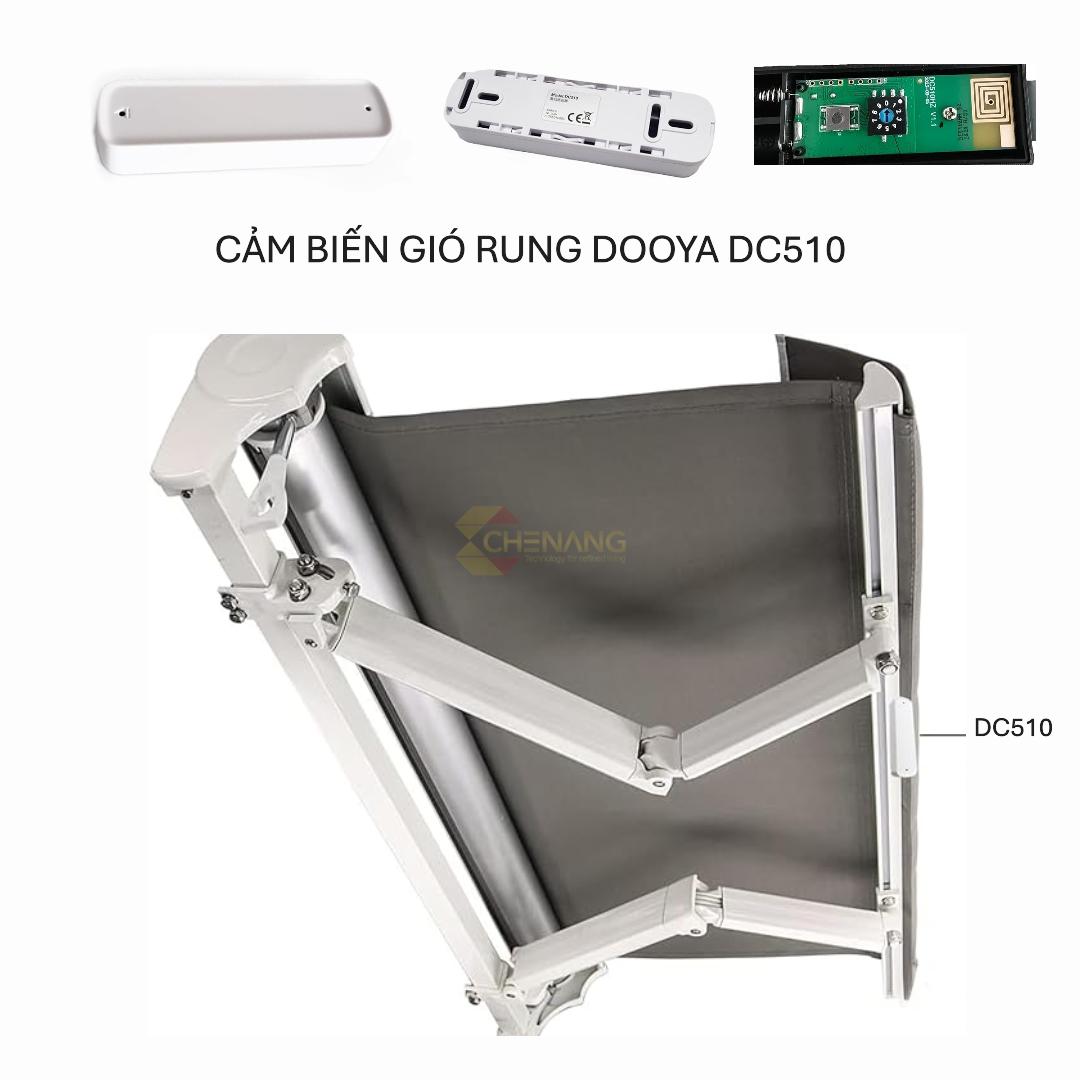

2.1 Lựa chọn vị trí lắp đặt chiến lược
Nguyên tắc bất di bất dịch trong ngành là gắn cảm biến tại "vùng bụng" của dao động, tức là vị trí có biên độ rung lớn nhất. Đối với hầu hết các loại mái che tay càng (folding arm awnings), vị trí này nằm ở thanh trước (front bar).
- Mái che rộng dưới 4 mét: Lắp cảm biến ở vị trí cách một trong hai đầu thanh trước khoảng 1/3 chiều dài.
- Mái che rộng trên 4 mét: Khuyến nghị lắp ở chính giữa thanh trước để thu được dao động tổng hợp từ cả hai tay càng.
- Tránh các điểm nút: Không lắp cảm biến quá gần các khớp nối tay càng hoặc các giá đỡ cố định vì đây là những điểm có độ cứng vững cao, biên độ rung thấp, khiến cảm biến trở nên "mù" trước các cơn gió nguy hiểm.
2.2 Quy trình cố định thiết bị chuẩn ngành
- Chuẩn bị bề mặt: Sử dụng cồn công nghiệp hoặc chất tẩy rửa nhẹ để làm sạch bề mặt nhôm của thanh trước. Bất kỳ lớp bụi bẩn hoặc dầu mỡ nào cũng sẽ làm giảm sự truyền dẫn rung động từ thanh nhôm sang đế cảm biến.
- Lắp đế gắn (Mounting Plate): Tài liệu PDF hướng dẫn trượt đế gắn ra khỏi vỏ chính. Kỹ thuật viên nên sử dụng vít inox chống gỉ thay vì chỉ dùng băng dính hai mặt nếu lắp đặt ở những vùng có khí hậu khắc nghiệt hoặc gần biển.
- Định hướng cảm biến: Đối với dòng DC510, định hướng không quá khắt khe, nhưng với các dòng cảm biến tri-axial (ba trục), cần đảm bảo hướng của trục X và Z theo đúng chỉ dẫn trên vỏ để tối ưu hóa khả năng phát hiện.
- Lắp pin và kiểm tra tiếp điểm: Sử dụng pin kiềm (Alkaline) chất lượng cao. Các loại pin rẻ tiền có thể bị rò rỉ hóa chất sau 6 tháng tiếp xúc với nhiệt độ cao ngoài trời, làm hỏng hoàn toàn bảng mạch của cảm biến.
3 Lập trình và cấu hình phần mềm: Logic kết nối hệ thống Dooya
Giao thức 433 MHz của Dooya sử dụng mã nhảy (rolling code) để đảm bảo an ninh, tránh việc mái che bị điều khiển bởi các thiết bị lạ. Quy trình lập trình phải tuân thủ nghiêm ngặt trình tự thời gian, thường là trong vòng 6-10 giây cho mỗi thao tác.
3.1 Kết nối cảm biến với động cơ tích hợp bộ thu (Dòng E và R)
Đây là kịch bản phổ biến nhất trong các hệ thống mái che hiện đại.
- Thiết lập trạng thái ban đầu: Đảm bảo remote điều khiển đã được học lệnh và vận hành động cơ bình thường. Nếu remote chưa hoạt động, cảm biến sẽ không thể kết nối.
- Chuyển đổi chế độ cảm biến: Xoay công tắc dial trên DC510 về mức 0. Lúc này nút đa chức năng trên cảm biến sẽ đóng vai trò là nút lập trình P2.
- Kích hoạt chế độ học lệnh: Nhấn nút P2 ở mặt sau remote 2 lần. Sau mỗi lần nhấn, động cơ sẽ kêu "bíp" hoặc chuyển động nhẹ (jog) để xác nhận.
- Xác nhận kết nối: Trong vòng 6 giây, nhấn nút cài đặt trên cảm biến một lần. Động cơ sẽ jog hai lần và kêu bíp liên tục để thông báo cảm biến đã được thêm vào bộ nhớ của motor.
3.2 Kết nối với bộ thu rời DC136 (Hệ thống điều khiển trung tâm)
Đối với các dự án lớn sử dụng bộ thu DC136 để điều khiển nhiều động cơ cùng lúc hoặc các động cơ không tích hợp sóng RF, quy trình có sự thay đổi về mức dial switch.
- Cấu hình dial: Xoay công tắc dial về mức 5. Ở mức này, nút trên cảm biến được gán chức năng là lệnh "UP".
- Mở cổng học lệnh trên DC136: Nhấn nút lập trình trên bộ thu DC136. Đèn LED xanh sẽ bắt đầu nhấp nháy.
- Xác định lệnh dừng: Nhấn nút STOP trên bộ thu cho đến khi đèn LED xanh sáng đứng (long flash).
- Đồng bộ hóa: Nhấn nút đa chức năng trên cảm biến. Đèn LED trên bộ thu sẽ tắt, đánh dấu sự liên kết thành công.
3.3 Hiệu chuẩn độ nhạy: Sự cân bằng giữa an toàn và tiện dụng
Một sai lầm phổ biến của những người mới vào nghề là luôn đặt độ nhạy ở mức cao nhất (Mức 1). Điều này dẫn đến việc mái che tự động thu vào ngay cả khi chỉ có một cơn gió nhẹ thổi qua, gây phiền toái cho người sử dụng. Ngược lại, đặt mức quá thấp (Mức 9) sẽ khiến cảm biến không phản ứng kịp thời khi bão đến.
Bảng hướng dẫn hiệu chuẩn theo điều kiện môi trường
| Cấp độ nhạy |
Phân loại |
Điều kiện môi trường và loại mái che |
| 0 |
Vô hiệu hóa |
Sử dụng khi thực hiện bảo trì cơ khí hoặc thay bạt mái che. |
| 1 - 2 |
Rất nhạy |
Phù hợp cho mái che có diện tích bạt rất lớn (>20m2) hoặc cấu trúc tay càng thanh mảnh. |
| 3 - 4 |
Nhạy vừa |
Dành cho các khu vực đô thị có gió lùa mạnh giữa các tòa nhà cao tầng. |
| 5 |
Tiêu chuẩn |
Mức mặc định tối ưu cho 80% các ứng dụng mái che gia đình thông thường. |
| 6 - 7 |
Ổn định |
Sử dụng cho mái che lắp đặt tại vùng ven biển, nơi gió thổi liên tục nhưng không quá nguy hiểm. |
| 8 - 9 |
Nhạy thấp |
Chỉ dùng cho các dòng mái che chịu lực siêu nặng hoặc khu vực gió rất lớn. |
3.4 Quy trình kiểm tra thực tế (Field Test)
au khi cài đặt, hãy mở mái che hoàn toàn. Đợi khoảng 40 giây để hệ thống ổn định trạng thái. Sử dụng tay cầm chắc thanh trước và lắc mạnh trong khoảng 5-10 giây để mô phỏng một cơn gió giật mạnh. Nếu mái che tự động thu vào, việc cài đặt đã thành công. Nếu không, hãy tăng độ nhạy (giảm số trên dial) và thử lại.

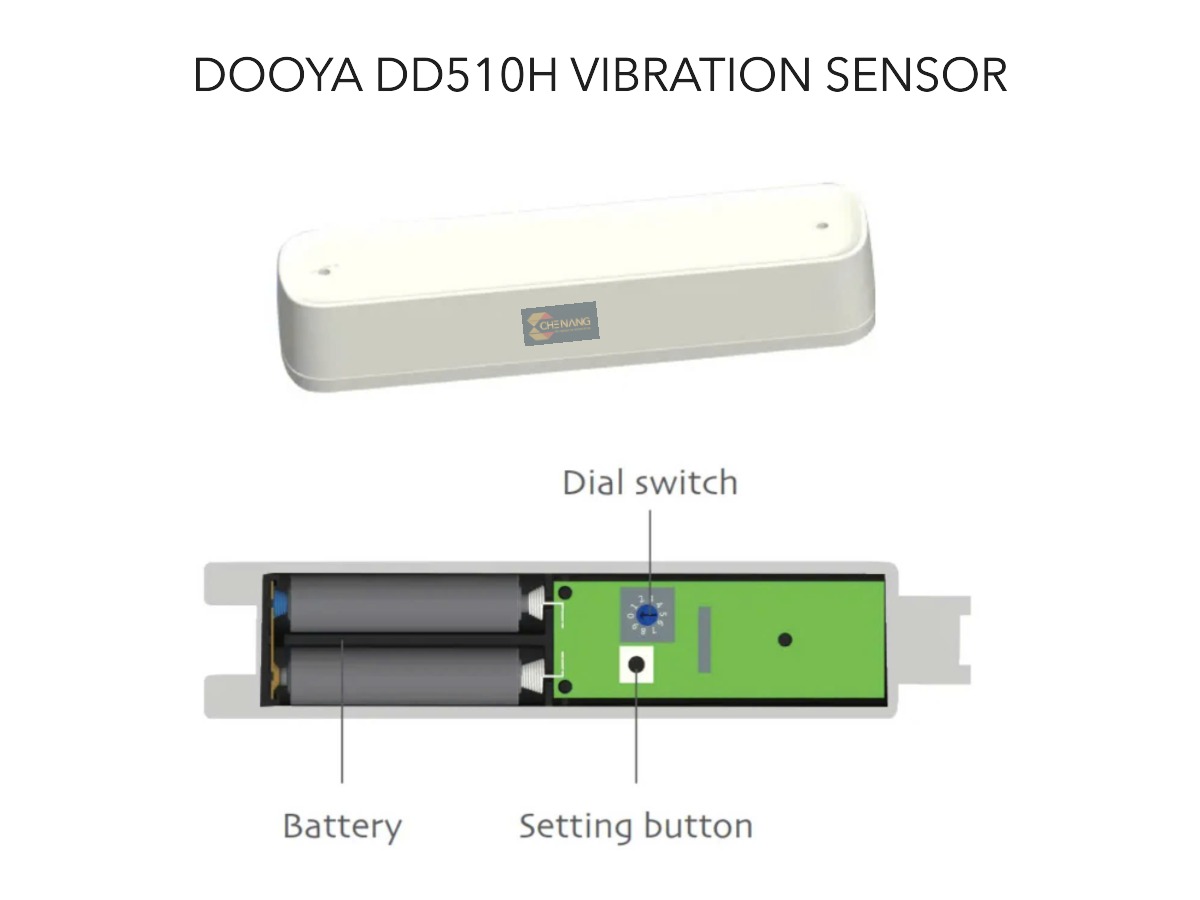

3.5 Chức năng nam châm và giao tiếp hai chiều trên dòng DD510H
Thế hệ cảm biến mới DD510H mang đến những cải tiến đáng kể về mặt logic an toàn. Một trong những điểm gây bối rối nhất cho kỹ thuật viên là "chức năng nam châm".
Tại sao lại cần nam châm?
Trên dòng DD510H, chức năng phát hiện rung động và cảnh báo pin yếu sẽ bị vô hiệu hóa hoàn toàn nếu không có nam châm đi kèm. Đây là một tính năng "Fail-safe" (an toàn thất bại). Nam châm thường được gắn cố định vào đế nhựa trên thanh mái che, còn cảm biến chứa linh kiện reed switch bên trong. Khi cảm biến được lắp đúng vị trí vào đế, reed switch đóng lại, kích hoạt vi xử lý. Nếu cảm biến bị rơi khỏi đế hoặc bị kẻ gian tháo ra, nó sẽ lập tức ngừng hoạt động để tránh gửi tín hiệu sai lệch về trung tâm.
Giao tiếp hai chiều (Bidirectional Mode)
Khác với DC510 chỉ biết "nói" mà không biết "nghe", DD510H có khả năng xác nhận lệnh từ động cơ.
- Phản hồi trạng thái: Động cơ có thể truy vấn trạng thái pin và cường độ rung hiện tại của cảm biến thông qua bộ trung tâm Wi-Fi Dooya Connector.
- Độ chính xác tần số: DD510H sử dụng tần số 433,935 MHz với độ sai lệch cực thấp (bandwidth chỉ 10,13 kHz), giúp giảm thiểu nhiễu từ các thiết bị băng rộng khác.
3.6 Quản lý nhiễu vô tuyến và an ninh tần số 433 MHz
Trong một môi trường đô thị hiện đại, dải tần 433 MHz là một "chiến trường" thực sự với vô số thiết bị cùng hoạt động. Là một chuyên gia 20 năm kinh nghiệm, tôi đã chứng kiến nhiều hệ thống cảm biến hoạt động chập chờn không phải do lỗi thiết bị mà do ô nhiễm sóng vô tuyến.
Các nguồn gây nhiễu phổ biến
- Đèn LED kém chất lượng: Bộ nguồn xung (switching power supply) trong các loại đèn LED rẻ tiền thường phát ra các hài bậc cao nằm đúng dải tần 433 MHz, làm "điếc" bộ thu của động cơ.
- Hệ thống an ninh không dây: Các cảm biến cửa hoặc chuông cửa không dây giá rẻ thường phát tín hiệu liên tục khi bị lỗi, gây nghẽn kênh truyền (channel congestion).
- Vật cản vật lý: Kim loại là kẻ thù của sóng RF. Nếu ăng-ten của động cơ bị áp sát vào khung nhôm hoặc nằm sau lớp kính phản quang (metalized glass), tầm xa của cảm biến có thể giảm từ 200m xuống còn dưới 5m.
Giải pháp khắc phục chuyên nghiệp
Nếu hệ thống không phản hồi, kỹ thuật viên nên thực hiện quy trình "Power-down test": tắt toàn bộ điện trong nhà trừ nguồn cho mái che để xác định xem nguồn nhiễu có nằm trong nội bộ công trình hay không. Nếu khoảng cách truyền tin quá xa, việc lắp thêm bộ lặp sóng (repeater) hoặc sử dụng bộ trung tâm Dooya Smart Hub DMH-01 đặt gần mái che là giải pháp tối ưu nhất.
4 Quy trình bảo trì và xử lý sự cố: Duy trì sự bền bỉ của hệ thống
Một hệ thống tự động hóa chỉ tốt khi nó được bảo trì đúng cách. Cảm biến rung tiếp xúc trực tiếp với mưa, nắng và bụi bẩn, dẫn đến các lỗi phát sinh theo thời gian.
4.1 Quản lý vòng đời pin
Khi điện áp pin xuống dưới 2,2V (DC510) hoặc 2,5V (DD510H), thiết bị sẽ phát tiếng bíp mỗi 5 giây. Đây là thời điểm bắt buộc phải thay pin. Kinh nghiệm thực tế cho thấy, nên thay pin AAA mỗi năm một lần vào đầu mùa mưa bão, bất kể cảm biến có báo pin yếu hay không. Việc sử dụng pin Lithium AAA thay vì pin kiềm (Alkaline) sẽ mang lại hiệu suất tốt hơn trong môi trường nhiệt độ cực cao (mùa hè) hoặc cực thấp (mùa đông).
4.2 Xử lý lỗi ngược hướng (Direction Mismatch)
Một tình huống thường gặp là khi gió thổi, mái che lại... mở ra thêm thay vì thu vào.
- Nguyên nhân: Động cơ được lắp đặt ở phía đối diện (trái/phải) so với mặc định nhưng hướng quay chưa được đảo lại trong cài đặt.
- Giải pháp khắc phục nhanh: Nhấn và giữ nút đa chức năng trên cảm biến. Sau khi nghe tiếng bíp thứ nhất (tiếng bíp của lệnh bình thường), hãy tiếp tục giữ thêm vài giây cho đến khi nghe tiếng bíp thứ hai. Tiếng bíp thứ hai này xác nhận logic hướng quay của cảm biến đã được đảo ngược.
4.3 Vệ sinh và kiểm tra cơ khí định kỳ
Mỗi 6 tháng, cần tháo cảm biến ra khỏi đế gắn để kiểm tra xem có côn trùng (như kiến, nhện) làm tổ bên trong hay không. Bụi bẩn bám dày trên vỏ nhựa có thể không ảnh hưởng nhiều đến cảm biến rung, nhưng nếu là dòng cảm biến kết hợp nắng/gió, nó sẽ làm sai lệch chỉ số Lux.
Tương lai của công nghệ cảm biến: Tích hợp IoT và AI
Trong lộ trình phát triển của Dooya, các thiết bị như DC510 đang dần được tích hợp sâu hơn vào hệ sinh thái nhà thông minh. Thông qua bộ trung tâm Dooya DMH-01 hoặc các bridge tương thích với Home Assistant, dữ liệu từ cảm biến rung có thể được dùng để kích hoạt các kịch bản phức tạp hơn. Ví dụ: Khi cảm biến phát hiện rung động cấp độ 3 kéo dài quá 10 phút (gió thổi liên tục nhưng không quá mạnh), hệ thống có thể chọn khép mái che lại 50% để giảm sức cản thay vì đóng hoàn toàn, giúp vẫn duy trì bóng mát mà vẫn đảm bảo an toàn. Sự kết hợp giữa AI và dữ liệu rung động sẽ giúp hệ thống học hỏi theo thời gian, phân biệt rõ hơn giữa "gió bão thực sự" và "các tác động môi trường vô hại", từ đó tối ưu hóa trải nghiệm người dùng.
5 Tổng kết các kiến thức cốt lõi cho kỹ thuật viên chuyên nghiệp
Theo CHENANG, việc làm chủ công nghệ cảm biến rung Dooya đòi hỏi sự kết hợp giữa kiến thức lý thuyết về sóng RF, động lực học cấu trúc và kinh nghiệm xử lý tình huống tại hiện trường. Qua tài liệu nhà sản xuất và các dữ liệu trải nghiệm thực tế, chúng ta có thể rút ra các quy tắc vàng:
- Lắp đặt đúng là tiên quyết: Luôn ưu tiên thanh trước, tránh các điểm nút cơ khí và đảm bảo bề mặt sạch sẽ.
- Lập trình đúng trình tự: Tuân thủ thời gian vàng 6-10 giây và hiểu rõ chức năng của từng mức dial switch.
- Hiệu chuẩn dựa trên thực tế: Đừng tin hoàn toàn vào thông số mặc định; hãy thực hiện lắc tay để kiểm tra độ nhạy thực tế của từng bộ mái che.
- An toàn là trên hết: Luôn nhắc nhở khách hàng rằng cảm biến là một lớp bảo vệ bổ sung, không thay thế được sự cẩn trọng của con người trong các điều kiện thời tiết cực đoan.
Với tư cách là một chuyên gia kỹ thuật 20 năm kinh nghiệm, tôi khẳng định rằng việc áp dụng đúng các tiêu chuẩn cài đặt cảm biến rung Dooya không chỉ bảo vệ tài sản vật chất của khách hàng mà còn khẳng định uy tín và đẳng cấp chuyên môn của người thợ trong kỷ nguyên tự động hóa Smart Shading. Các thiết bị như DC510 và DD510H, khi được cấu hình đúng, sẽ trở thành những "người gác đền" thầm lặng và tin cậy cho mọi không gian sống hiện đại.
Thực hiện bởi: CHENANG
