Sự phát triển mạnh mẽ của hạ tầng kiến trúc và xu hướng tự động hóa tòa nhà trong hai thập kỷ qua đã định hình lại các tiêu chuẩn về tiện nghi và an toàn trong không gian sống. Trong đó, hệ thống che nắng tự động sử dụng động cơ dạng ống (tubular motor) đã chuyển mình từ một giải pháp xa xỉ thành một phần thiết yếu của quản lý năng lượng tòa nhà. Đối với các kỹ thuật viên và chuyên gia tư vấn thiết kế, việc tiếp cận các tài liệu hướng dẫn kỹ thuật chuẩn hóa, thường được lưu trữ dưới định dạng PDF để bảo toàn tính toàn vẹn của sơ đồ đấu nối và thông số đồ họa, là yêu cầu tiên quyết để đảm bảo chất lượng thi công.
Tập đoàn Dooya (Ningbo Dooya Mechanic and Electric Technology Co., Ltd), với tư cách là một trong những nhà sản xuất động cơ ống lớn nhất thế giới và là đối tác chiến lược lâu đời của tập đoàn Somfy (Pháp), đã thiết lập các chuẩn mực công nghiệp thông qua các dòng sản phẩm điều chỉnh hành trình cơ học bền bỉ. Bản báo cáo này tổng hợp tri thức từ các nguồn tài liệu kỹ thuật chuyên sâu, kết hợp với kinh nghiệm 20 năm thực chiến trong ngành để cung cấp cái nhìn toàn diện về kỹ thuật lắp đặt, vận hành và an toàn cho dòng động cơ cuốn điều chỉnh cơ.
Lịch sử Hình thành và Mối quan hệ Chiến lược Dooya - Somfy
Để hiểu rõ giá trị kỹ thuật của một động cơ Dooya, cần xem xét bối cảnh hình thành và sự chuyển giao công nghệ trong chuỗi cung ứng toàn cầu. Được thành lập vào năm 2000 tại Ninh Ba, Trung Quốc, Dooya nhanh chóng vươn lên dẫn đầu thị trường nội địa về động cơ ống cho rèm cuốn và cửa cuốn. Bước ngoặt quan trọng nhất xảy ra vào tháng 12 năm 2010, khi tập đoàn Somfy chính thức thâu tóm 70% cổ phần của Dooya, biến thương hiệu này thành một phần của hệ sinh thái Somfy.
Sự kết hợp này mang lại hai giá trị cốt lõi: khả năng tối ưu hóa chi phí sản xuất của Trung Quốc và tiêu chuẩn kiểm soát chất lượng nghiêm ngặt của Châu Âu. Theo các báo cáo quản trị, từ năm 2010 đến 2017, Dooya đã đạt mức tăng trưởng doanh thu từ 35 triệu Euro lên 163 triệu Euro. Đến năm 2018, Somfy và gia đình Sun (cổ đông sáng lập) đã thống nhất thay đổi quy chế quản trị, cho phép Dooya hoạt động độc lập hơn để thâm nhập thị trường quốc tế một cách linh hoạt, trong khi Somfy tập trung vào các phân khúc cao cấp và kết nối thông minh Matter.
Mối quan hệ này giải thích tại sao các dòng động cơ cơ học như DM35, DM45 hay DT35 của Dooya thường chia sẻ chung một số triết lý thiết kế về cơ cấu giảm tốc và hệ thống phanh với các dòng tiêu chuẩn của Somfy.

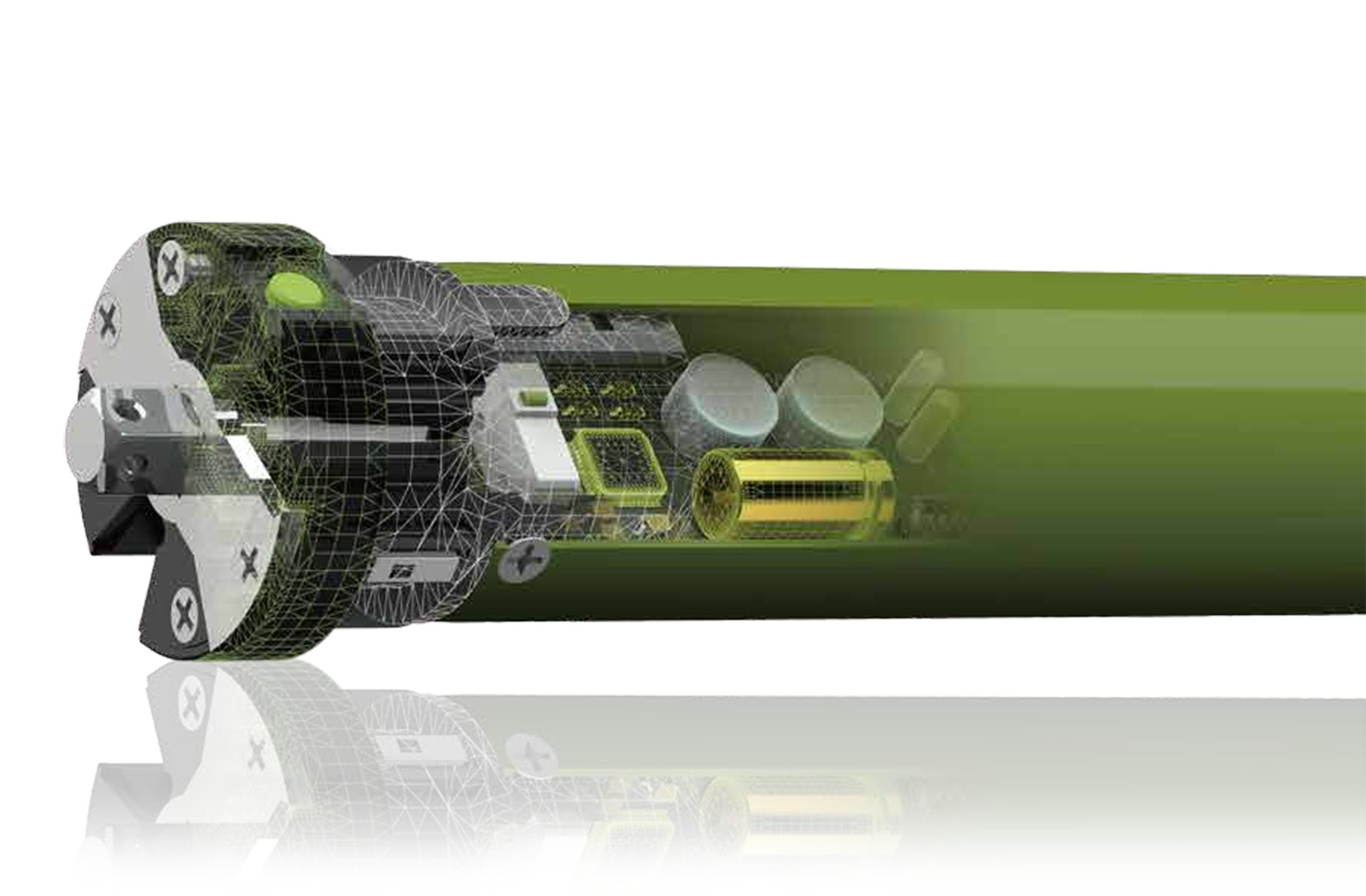

1 Phân tích cấu tạo và cơ chế vận hành của động cơ ống

• Hệ thống Stator và Rotor: Lõi động cơ sử dụng dây đồng nguyên chất và các lá thép silicon cán nguội để giảm thiểu tổn thất dòng xoáy (eddy current losses), giúp động cơ vận hành mát hơn và bền bỉ hơn.
• Hệ thống giảm tốc (Gearbox): Đây là "trái tim" của lực kéo. Dooya áp dụng công nghệ bánh răng hành tinh (planetary gear) nhiều tầng. Công nghệ này cho phép phân phối lực đều lên các bánh răng vệ tinh, giúp tăng mô-men xoắn trong khi vẫn duy trì kích thước nhỏ gọn. Các dòng động cơ êm (Quiet Series - Q/QA) của Dooya sử dụng bánh răng xoắn kép (Double Helical Gear) để triệt tiêu độ rung và giảm tiếng ồn xuống mức dưới 30dB.
• Hệ thống phanh điện từ: Đảm bảo rèm dừng lại ngay lập tức tại vị trí thiết lập mà không bị trôi do trọng lực của vải rèm hoặc thanh đáy. Phanh cơ học tích hợp trong các dòng điều chỉnh cơ cung cấp khả năng tự khóa (self-locking) tự nhiên của bánh răng trục vít trong một số model đặc thù.
• Bộ giới hạn hành trình cơ học (Mechanical Limit Switch): Sử dụng các trục cam và vít tinh chỉnh để ngắt điện động cơ khi rèm đạt đến điểm biên. Đây là cơ chế tin cậy nhất vì không phụ thuộc vào bộ nhớ điện tử, vốn có thể bị ảnh hưởng bởi sụt áp hoặc nhiễu điện từ.

1.1 So sánh thông số kỹ thuật các Model Dooya phổ biến

1.2 Kỹ thuật điều chỉnh hành trình cơ học: Vít Đỏ và Vít Trắng

• Vòng xoay hướng cộng (+): Xoay vít theo hướng này sẽ tăng số vòng quay của động cơ, đồng nghĩa với việc rèm sẽ chạy dài hơn trước khi dừng.
• Vòng xoay hướng trừ (-): Xoay vít theo hướng này sẽ giảm số vòng quay, khiến rèm dừng sớm hơn.

1.3 Quy trình thiết lập giới hạn an toàn

• Thiết lập giới hạn dưới trước: Cho rèm chạy xuống vị trí đóng. Sử dụng vít tương ứng điều chỉnh để thanh đáy rèm chạm vừa khít mặt sàn hoặc bậu cửa. Việc để rèm chạy quá mức sẽ gây hiện tượng chồng vải hoặc làm bung các mối hàn/khâu ở đầu ống.
• Thiết lập giới hạn trên: Cho rèm chạy lên. Cảnh báo: Kỹ thuật viên phải luôn giữ tay trên nút Dừng (Stop) của điều khiển trong bước này. Nếu hành trình cơ chưa được thu ngắn, rèm có thể cuốn hoàn toàn vào hộp kỹ thuật, gây kẹt cứng và làm cháy cuộn dây động cơ.
• Vận hành kiểm thử: Thực hiện tối thiểu 3 chu kỳ lên - xuống liên tục. Điều này giúp các bánh răng cam cơ học ổn định vị trí và xác nhận rằng nhiệt sinh ra không làm thay đổi các điểm dừng vật lý.

• T = (R/L)*100

• T là mô-men xoắn (N.m),
  R là bán kính ống cuốn (mm),
• L là tổng tải trọng bao gồm vải và thanh đáy (kg).

2 Hướng dẫn an toàn điện và tiêu chuẩn đấu nối (IEC 60335)

2.1 Quy định về mã màu và chức năng dây dẫn

2.2 Bảo vệ nhiệt và chu kỳ hoạt động (Duty Cycle)

• Thời gian chạy liên tục: Động cơ được thiết kế để vận hành không quá 4 phút mỗi lần.
• Cơ chế bảo vệ: Nếu vượt quá thời gian này hoặc động cơ bị kẹt gây quá dòng, bộ bảo vệ nhiệt sẽ ngắt nguồn hoàn toàn để bảo vệ cuộn dây đồng không bị nóng chảy.
• Thời gian phục hồi: Động cơ cần từ 20 đến 30 phút để nguội hẳn trước khi bộ phận bảo vệ nhiệt tự động reset. Nhiều trường hợp người dùng lầm tưởng động cơ bị hỏng và cố gắng nhấn điều khiển liên tục, điều này chỉ làm kéo dài thời gian làm mát và có thể gây hỏng hóc bo mạch.

3 Tiêu chuẩn lắp đặt cơ khi chuyên nghiệp

3.1 Chuẩn bị ống cuốn và phụ kiện

• Ống nhôm cuốn rèm phải được cắt bằng máy cắt chuyên dụng để đảm bảo độ phẳng của mặt cắt. Sau khi cắt, bắt buộc phải mài dũa (deburring) các cạnh sắc. Các mẩu kim loại thừa (bavia) có thể làm xước lớp vỏ nhựa bảo vệ của động cơ hoặc kẹt vào vòng chặn (Crown), gây ra tiếng rít khi vận hành.
• Bộ phụ kiện (Adapter và Crown) phải đồng bộ, khớp hoàn toàn với rãnh bên trong của ống cuốn. Nếu có độ rơ (loose fit), lực mô-men xoắn sẽ không được truyền tải đồng nhất, gây hiện tượng giật cục và làm mòn nhanh các răng nhựa của Adapter. Trong trường hợp ống tròn không có rãnh, việc cố định bằng vít hoặc đinh tán là bắt buộc, nhưng kỹ thuật viên phải cực kỳ cẩn thận: vít không được dài quá mức để đâm vào thân động cơ bên trong.

3.2 Căn chỉnh hình học

• Động cơ ống chỉ được phép lắp đặt theo phương nằm ngang. Việc sử dụng thước thủy (spirit level) để cân bằng giá treo ở hai đầu là bắt buộc. Nếu trục động cơ bị lệch, trọng lực sẽ dồn vào một bên bạc đạn, dẫn đến tiếng ồn lớn và cuối cùng là vỡ ổ bi.
• Đối với các bộ rèm lắp ngoài trời hoặc khu vực ẩm ướt, dây dẫn điện trước khi đi vào động cơ phải được tạo một "vòng lặp nhỏ" (drip loop) thấp hơn vị trí đầu động cơ. Điều này ngăn nước mưa chảy ngược dọc theo dây dẫn vào bên trong các linh kiện điện tử.

4 An toàn cho trẻ em và quy định ngành

4.1 Tiêu chuẩn ANSI/WCMA A100.1-2022

4.2 Hệ sinh thái điều khiển và xu hướng IoT

4.3 Quy trình kết nối và quản lý kênh

1. Nhấn nút P2 trên điều khiển đã có (hoặc nút cài đặt trên động cơ), động cơ sẽ phản hồi bằng một nhịp chạy nhẹ (jog) và tiếng bíp.
2. Tiếp tục nhấn P2 lần nữa.
3. Nhấn nút Lên (Up) trên điều khiển mới để xác nhận. Động cơ sẽ bíp liên tục để thông báo ghép đôi thành công.

4.4 Nền tảng Connector và Matter

• Trong kỷ nguyên nhà thông minh, Dooya không chỉ dừng lại ở sóng RF. Nền tảng Connector của hãng, chạy trên máy chủ AWS, cho phép kết nối hàng triệu thiết bị thông qua bộ cầu nối Wi-Fi (Bridge). Thông qua đó, người dùng có thể điều khiển rèm bằng giọng nói qua Alexa, Google Home hoặc Siri.
• Đặc biệt, từ năm 2024, Dooya đã giới thiệu các dòng động cơ hỗ trợ chuẩn Matter. Đây là giao thức kết nối mở giúp các thiết bị từ nhiều hãng khác nhau (Apple, Samsung, Amazon) có thể "nói chuyện" trực tiếp với nhau mà không cần hub trung gian phức tạp. Điều này giúp đơn giản hóa quá trình cài đặt và tăng tính bảo mật cho hệ thống mạng gia đình.

4.5 So sánh công nghệ Gearbox: Planetary vs. Worm Gear

5 Một số sự cố và lời khuyên bảo trì từ chuyên gia

5.1 Danh mục Bảo trì Định kỳ (Quarterly Checklist)

• Vệ sinh: Sử dụng máy hút bụi hoặc khăn khô lau sạch bụi bám trên vải rèm và khe giá treo. Bụi bẩn tích tụ có thể làm tăng ma sát, khiến động cơ phải làm việc quá tải.
• Kiểm tra vít: Sau một năm vận hành, các rung động cơ học có thể làm lỏng các vít cố định giá đỡ vào tường. Cần siết lại để đảm bảo an toàn.
• Bôi trơn phụ trợ: Mặc dù động cơ Dooya được bôi trơn vĩnh viễn, nhưng phần bạc đạn ở đầu đối diện (Idler) không có động cơ thường bị khô mỡ. Một giọt dầu silicon sẽ giúp triệt tiêu tiếng kêu cót két.

5.2 Ảnh hưởng của khí hậu nhiệt đới và giải pháp thích nghi

• Lựa chọn chuẩn IP: Luôn ưu tiên các dòng đạt chuẩn IP44 trở lên cho rèm ban công hoặc rèm cửa sổ hướng Tây.
• Thông gió hộp kỹ thuật: Nếu lắp rèm âm trần trong hộp thạch cao, cần đảm bảo có khe hở thoát nhiệt. Nhiệt độ tích tụ trong hộp kín vào mùa hè có thể lên tới 60°C, khiến động cơ rơi vào trạng thái bảo vệ nhiệt chỉ sau một lần lên xuống.

6 Kết luận và khuyến nghị chuyên môn
