Sự chuyển dịch từ các hệ thống rèm kéo tay truyền thống sang các giải pháp rèm tự động không chỉ là một bước tiến về sự tiện nghi mà còn là một cuộc cách mạng trong kỹ thuật cơ điện tử dân dụng. Trong suốt hai thập kỷ quan sát và trực tiếp triển khai các hệ thống tự động hóa, sự xuất hiện của các dòng động cơ điều chỉnh hành trình điện tử, tiêu biểu là dòng Dooya AT25 Series, đã thiết lập những quy chuẩn mới về độ chính xác, khả năng tích hợp và tính bền bỉ. Báo cáo này sẽ phân tích sâu sắc các khía cạnh từ cấu tạo, cơ chế vận hành đến quy trình thiết lập chuẩn ngành cho dòng động cơ Dooya AT25TE và AT25LE.
.jpg)

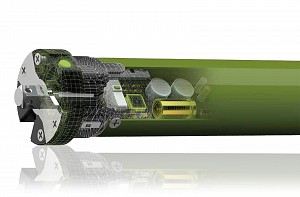

1 Phân tích kiến trúc Kỹ thuật và cơ chế vận hành Dòng Dooya AT25 Series
Dooya đã khẳng định vị thế là nhà sản xuất động cơ ống (tubular motor) hàng đầu thế giới với quy trình sản xuất đạt chuẩn ISO9001, đảm bảo đầu ra chất lượng cao đồng nhất thông qua các dây chuyền lắp ráp chữ U tiên tiến. Dòng AT25, với đường kính 25mm, được thiết kế đặc biệt để phục vụ các hệ thống rèm cuốn, rèm cầu vồng hoặc rèm gỗ có kích thước nhỏ và trung bình, mang lại sự cân bằng tối ưu giữa mô-men xoắn và kích thước vật lý.
1.1 Sự phân tách giữa AT25TE và AT25LE: Năng lượng và Ứng dụng
- Mặc dù có cùng kiến trúc lõi và đường kính, hai mã sản phẩm AT25TE và AT25LE giải quyết các bài toán hạ tầng nguồn điện khác nhau trong thiết kế nội thất hiện đại. Việc lựa chọn đúng mã động cơ phụ thuộc chặt chẽ vào giai đoạn thi công của công trình và yêu cầu về thẩm mỹ dây dẫn.
- Động cơ AT25TE thường được hiểu là dòng sử dụng nguồn điện trực tiếp hoặc nguồn điện có dây (Wired), phù hợp cho các công trình mới đang trong giai đoạn đi dây chờ âm trần. Ngược lại, AT25LE là biến thể tích hợp pin Lithium-ion (Built-in Lithium Battery), cung cấp giải pháp không dây (Cordless) hoàn hảo cho các không gian đã hoàn thiện mà không muốn can thiệp vào cấu trúc tường.
Bảng thông số kỹ thuật cốt lõi của dòng Dooya AT25:
| Thông số kỹ thuật |
Chi tiết kỹ thuật (AT25 Series) |
| Đường kính thân động cơ |
25 mm |
| Tần số sóng vô tuyến (RF) |
433.92568 MHz |
| Điện áp vận hành định mức |
12V DC |
| Ngưỡng báo động điện áp thấp |
< 10V (Cảnh báo 10 lần bíp) |
| Độ ồn vận hành |
< 45 dB |
| Nhiệt độ làm việc tiêu chuẩn |
-10°C đến +50°C |
| Thời gian chạy liên tục tối đa |
6 phút |
| Khả năng lưu trữ kênh |
Tối đa 20 kênh điều khiển |
1.2 Cơ chế Hành trình điện tử và Phản hồi Haptic
- Điểm khác biệt lớn nhất giữa dòng AT và các dòng cơ học cũ chính là hệ thống hành trình điện tử (Electronic Limit). Thay vì sử dụng các bánh răng nhựa và vít chỉnh để ngắt điện vật lý, AT25 sử dụng cảm biến vòng quay tích hợp và bộ nhớ flash để lưu giữ vị trí dừng. Điều này cho phép rèm dừng lại tại các điểm đã thiết lập với độ sai số dưới 1mm, đồng thời hỗ trợ các vị trí dừng ưa thích (Preferred Position) ở giữa hành trình.
- Trong quá trình lập trình, động cơ sử dụng cơ chế phản hồi "Jog & Beep" – chuyển động nhích nhẹ của vải rèm kết hợp với âm thanh bíp để xác nhận trạng thái lệnh. Đây là một ngôn ngữ giao tiếp quan trọng giữa máy móc và kỹ thuật viên; ví dụ, 2 lần jog và 3 lần bíp thường là tín hiệu xác nhận một vị trí giới hạn đã được ghi vào bộ nhớ vĩnh viễn.
2 Quy trình khảo sát kỹ thuật và chuẩn bị cơ khí
Một kỹ thuật viên có kinh nghiệm hiểu rằng sai số trong lắp đặt thường không đến từ động cơ mà đến từ khâu đo đạc và chuẩn bị ống cuốn. Mọi hệ thống tự động hóa đều yêu cầu sự chính xác tuyệt đối về mặt cơ lý để đảm bảo lực kéo được phân bổ đều và giảm thiểu áp lực lên trục động cơ.
2.1 Tiêu chuẩn “đo đạc 3 điểm” và đánh giá hiện trạng
- Việc đo đạc cửa sổ không được phép thực hiện hời hợt. Kỹ thuật viên phải đo chiều rộng tại ba vị trí: trên cùng, ở giữa và dưới cùng của khung cửa. Các công trình xây dựng thường có độ sai lệch nhất định, và rèm cuốn tự động cực kỳ nhạy cảm với việc khung bị chéo hoặc không vuông góc.
- Đối với lắp đặt lọt lòng (Inside Mount), kích thước sử dụng phải dựa trên số đo nhỏ nhất trong ba điểm để đảm bảo rèm không bị kẹt khi vận hành. Ngược lại, lắp đặt phủ ngoài (Outside Mount) cần cộng thêm mỗi bên từ 50mm đến 100mm để đảm bảo độ che phủ ánh sáng tối ưu. Độ sâu tối thiểu của hộc rèm cho động cơ 25mm thường yêu cầu khoảng 1.5" đến 2" để lắp pát, nhưng để rèm vận hành hoàn toàn trơn tru và thẩm mỹ, độ sâu 3" đến 4" là lý tưởng.
2.2 Kỹ thuật xử lý ống cuốn và lắp ráp động cơ
Động cơ AT25 được thiết kế tối ưu cho ống nhôm đường kính 38mm (thường là ống có rãnh dọc để truyền lực). Các bước chuẩn bị cơ khí bao gồm:
- Cắt ống chính xác: Ống nhôm phải được cắt bằng máy cắt chuyên dụng để đảm bảo mặt cắt vuông góc. Sau khi cắt, bắt buộc phải mài sạch bavia (burr-free) ở mép ống. Các mảnh nhôm thừa nếu không được làm sạch có thể làm hỏng lớp vỏ nhựa của động cơ hoặc làm đứt dây ăng-ten RF tích hợp.
- Lựa chọn Crown và Drive Adapter: Crown (Bánh đáy) có vai trò đếm vòng quay và phải xoay tự do trên thân động cơ. Drive Adapter (Bánh chuyển) là bộ phận truyền mô-men xoắn trực tiếp vào ống rèm và phải được gắn chặt vào đầu trục động cơ.
- Lắp ghép: Khi đưa động cơ vào ống, phải đảm bảo các rãnh trên Drive Adapter khớp hoàn toàn với gân của ống nhôm. Tuyệt đối không được khoan vít xuyên qua ống nhôm vào thân động cơ, vì điều này sẽ phá hủy các bản mạch điều khiển bên trong và làm mất hiệu lực bảo hành.
3 Hướng dẫn lập trình và cài đặt hệ thống điều khiển chuẩn Dooya
Việc cài đặt động cơ hành trình điện tử đòi hỏi sự kiên nhẫn và tuân thủ chặt chẽ các khoảng thời gian chờ (timing). Thông thường, khoảng thời gian hiệu lực giữa các lần nhấn nút là 6 đến 10 giây; nếu quá thời gian này, động cơ sẽ tự động thoát khỏi chế độ cài đặt.
3.1 Thiết lập ghép nối và đảo chiều quay
Trước khi đặt giới hạn, động cơ phải được nhận dạng điều khiển từ xa.
- Chế độ ghép nối (Pairing): Cấp nguồn cho động cơ (hoặc nhấn giữ nút P1 trên đầu động cơ 2 giây). Động cơ sẽ jog 1 lần và bíp 1 lần. Trong vòng 7-10 giây, nhấn giữ nút STOP trên điều khiển trong 2 giây cho đến khi động cơ jog 2 lần và bíp 3 lần.
- Kiểm tra hướng quay: Nhấn nút UP. Nếu rèm đi xuống, cần thực hiện lệnh đảo chiều ngay lập tức.
- Lệnh đảo chiều: Nhấn đồng thời nút UP và DOWN trong 2 giây cho đến khi động cơ jog 1 lần. Lưu ý lệnh này chỉ có hiệu lực khi rèm chưa được cài đặt hành trình. Nếu hành trình đã được cài, kỹ thuật viên phải xóa hành trình trước khi đảo chiều hoặc sử dụng nút SET trên đầu động cơ (nhấn giữ 6 giây).
3.2 Thiết lập giới hạn hành trình Trên và Dưới
Đây là bước quan trọng nhất để rèm tự động dừng lại đúng điểm mà không cần can thiệp thủ công.
- Kích hoạt chế độ cài đặt: Nhấn nút P2 trên điều khiển (bíp 1), tiếp tục nhấn nút UP (bíp 1), cuối cùng nhấn lại nút P2 (bíp chuỗi dài hoặc jog liên tục) để báo hiệu đã vào trạng thái lập trình.
- Đặt giới hạn trên (Upper Limit): Sử dụng các nút điều hướng để đưa rèm đến vị trí mong muốn. Để tinh chỉnh, có thể nhấn nút P2 trong khi rèm đang chạy để chuyển sang chế độ nhích từng bước. Khi đã đạt vị trí chuẩn, nhấn giữ đồng thời UP và STOP trong 2 giây cho đến khi động cơ jog 2 lần và bíp 3 lần.
- Đặt giới hạn dưới (Lower Limit): Đưa rèm xuống vị trí cuối cùng. Nhấn giữ đồng thời DOWN và STOP trong 2 giây cho đến khi nhận được phản hồi xác nhận tương tự.
Sau khi hoàn thành hai bước này, động cơ sẽ tự động chuyển từ chế độ chạy từng nấc (jog mode) sang chế độ chạy liên tục.
3.3 Quản lý đa kênh và tính năng nâng cao
Các dòng điều khiển như DC305A (1 kênh) hoặc DC306A (5 kênh) cho phép quản lý linh hoạt từng bộ rèm hoặc nhóm rèm trong nhà.
- Thêm điều khiển phụ: Nhấn P2 trên điều khiển hiện tại (Remote a) 2 lần, sau đó nhấn P2 trên điều khiển mới (Remote b) 1 lần. Động cơ bíp 7 lần để xác nhận.
- Thiết lập vị trí ưa thích: Đưa rèm đến vị trí giữa thường dùng (ví dụ: hé mở 30%). Nhấn P2 (bíp 1), nhấn STOP (bíp 1), nhấn lại STOP một lần nữa (bíp chuỗi dài). Từ nay, chỉ cần nhấn giữ nút STOP 3 giây, rèm sẽ tự động tìm về vị trí này.

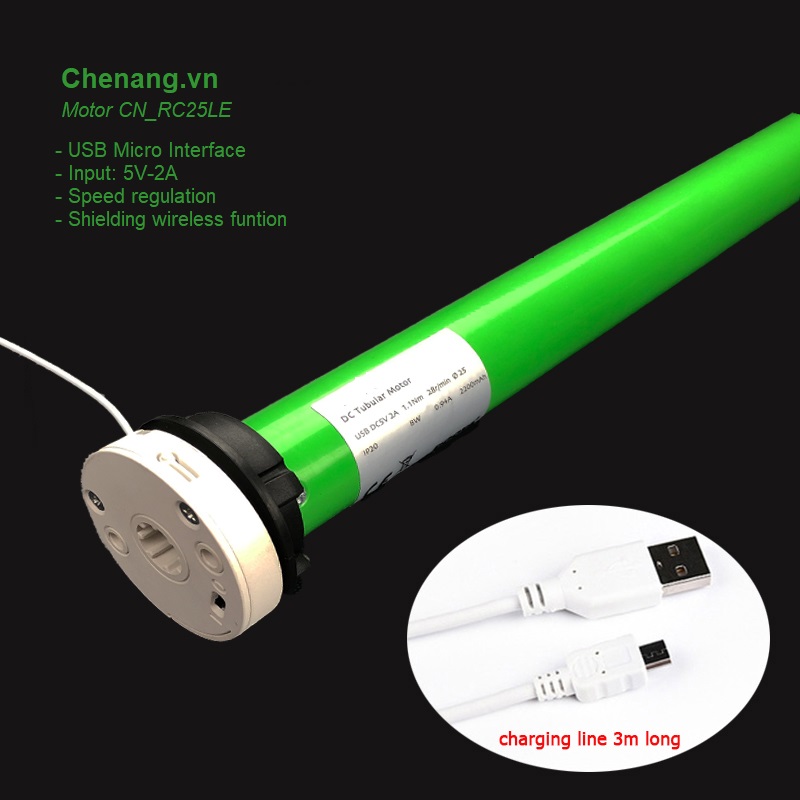

3.4 Quản lý năng lượng và bảo trì pin cho dòng AT25LE
Đối với một kỹ thuật viên, việc bàn giao một hệ thống rèm pin yêu cầu phải cung cấp đủ kiến thức về sạc và bảo quản để tránh tình trạng chai pin hoặc hỏng hóc do xả sâu.
Một số cảnh báo và lưu ý về nguồn điện
Động cơ Dooya AT25LE tích hợp bộ quản lý sạc thông minh bên trong khối pin Lithium 7.2V. Hệ thống sẽ liên tục giám sát mức điện áp:
- Cảnh báo (Voltage < 10V): Động cơ sẽ phát ra 10 tiếng bíp mỗi khi bắt đầu hoạt động để nhắc nhở người dùng.
- Ngắt an toàn (Voltage < 7.0V): Động cơ sẽ ngừng vận hành hoàn toàn để tránh làm hỏng các tế bào pin Lithium bên trong.
Thông số sạc tiêu chuẩn:
- Nguồn vào: USB 5V/1A hoặc 5V/2A.
- Thời gian sạc: Khoảng 6 giờ cho một chu kỳ đầy.
- Chu kỳ bảo trì: Ngay cả khi không sử dụng thường xuyên, nên sạc pin ít nhất 6 tháng một lần để đảm bảo tuổi thọ hóa học của pin.
Tối ưu hóa Vận hành và Giảm ồn
Tiếng ồn trong rèm tự động thường không đến từ mô-tơ mà đến từ sự rung động cơ khí truyền vào ống cuốn và giá đỡ. Dòng AT25 hỗ trợ điều chỉnh tốc độ (Speed Regulation) để cân bằng giữa hiệu suất và sự yên tĩnh.
- Tăng tốc độ: Nhấn P2 -> UP -> UP.
- Giảm tốc độ: Nhấn P2 -> DOWN -> DOWN. Việc giảm tốc độ xuống mức tối thiểu có thể giúp động cơ vận hành cực kỳ êm ái, đạt ngưỡng dưới 42dB cho các không gian cần sự yên tĩnh tuyệt đối như phòng ngủ hoặc phòng đọc sách.
4 Chẩn đoán sự cố và giải pháp xử lý tại hiện trường
Một chuyên gia 20 năm kinh nghiệm không chỉ giỏi cài đặt mà còn phải là một "bác sĩ" bắt bệnh cho động cơ. Phần lớn các lỗi phát sinh thường liên quan đến tín hiệu RF hoặc cài đặt sai logic hơn là lỗi phần cứng.
Hướng dẫn xử lý sự cố chuẩn ngành:
| Tình huống lỗi |
Nguyên nhân khả thi |
Giải pháp kỹ thuật |
| Động cơ không có phản hồi |
Mất nguồn hoặc pin cạn kiệt; Pin điều khiển hết |
Kiểm tra nguồn cấp/sạc pin; Thay pin điều khiển (CR2430/2450) |
| Khoảng cách điều khiển bị giảm |
Nhiễu sóng RF hoặc ăng-ten bị che khuất bởi kim loại |
Đưa ăng-ten ra ngoài ống; Kiểm tra các nguồn nhiễu 433MHz lân cận |
| Rèm chạy vượt quá giới hạn |
Bộ nhớ giới hạn bị lỗi hoặc bị xóa |
Thực hiện xóa hành trình và cài đặt lại từ đầu |
| Động cơ tự dừng đột ngột |
Kích hoạt bảo vệ nhiệt hoặc quá tải |
Kiểm tra vật cản cơ khí; Để động cơ nghỉ 15-20 phút |
| Rèm chạy nhích từng nấc |
Đang ở chế độ Jog Mode (chưa đặt giới hạn) |
Hoàn thành việc thiết lập giới hạn trên và dưới |
4.1 Quy trình Reset Tổng thể (Factory Reset)
Trong trường hợp hệ thống bị loạn lệnh hoặc mất cấu hình không thể phục hồi, kỹ thuật viên cần đưa động cơ về trạng thái xuất xưởng:
- Xóa toàn bộ điều khiển: Nhấn P2 -> STOP -> P2. Động cơ bíp 5 lần xác nhận bộ nhớ RF đã trống.
- Xóa giới hạn hành trình: Nhấn P2 -> DOWN -> P2. Động cơ bíp 4 lần xác nhận các điểm dừng đã bị xóa.
- Khôi phục cài đặt gốc cứng: Nhấn và giữ nút cài đặt trên đầu động cơ trong hơn 11 giây cho đến khi động cơ jog và bíp 3 lần. Mọi dữ liệu về kênh, hành trình và tốc độ sẽ bị xóa bỏ hoàn toàn.
5 Tích hợp Hệ sinh thái Thông minh: Từ RF đến Matter
Trong thời đại IoT, động cơ rèm không còn là một thực thể độc lập. Dooya AT25 cung cấp khả năng tích hợp sâu vào các hệ thống nhà thông minh thông qua các giao thức kết nối hiện đại.
5.1 Nền tảng Tuya và Smart Life
Sử dụng bộ chuyển đổi sóng (Bridge) hoặc các phiên bản động cơ tích hợp Wi-Fi/Zigbee, người dùng có thể điều khiển rèm qua smartphone. Điều này mở ra khả năng thiết lập các kịch bản tự động hóa dựa trên thời gian thực (mở rèm lúc bình minh) hoặc dựa trên cảm biến môi trường (đóng rèm khi trời quá nắng để bảo vệ nội thất).
5.2 Bước tiến Matter và Thread
Các dòng sản phẩm Dooya mới nhất đã bắt đầu hỗ trợ Matter over Wi-Fi hoặc Matter over Thread. Đây là một cuộc cách mạng về tính tương thích, cho phép rèm hoạt động mượt mà trong hệ sinh thái Apple Home, Google Home hay Amazon Alexa mà không cần các hub trung gian phức tạp. Việc sử dụng chuẩn Matter giúp giảm độ trễ lệnh và đảm bảo tính bảo mật cục bộ (Local Control) cao hơn so với các giải pháp dựa trên đám mây (Cloud-based) truyền thống.
6 Tuân thủ tiêu chuẩn nn toàn và trách nhiệm kỹ thuật
Một bộ rèm tự động đạt chuẩn không chỉ dừng lại ở việc vận hành trơn tru mà còn phải đảm bảo an toàn tuyệt đối cho người sử dụng, đặc biệt là trẻ em.
6.1 An toàn trẻ em (ANSI/WCMA Compliance)
Việc sử dụng động cơ cuốn tự động mặc nhiên giúp sản phẩm đạt chuẩn "Best for Kids" của WCMA vì nó loại bỏ hoàn toàn các vòng dây kéo rèm – nguyên nhân hàng đầu gây ra các vụ tai nạn nghẹt thở ở trẻ nhỏ. Kỹ thuật viên có trách nhiệm tư vấn cho khách hàng về lợi ích an toàn này khi chuyển đổi sang hệ thống tự động.
6.2 Tiêu chuẩn lắp đặt điện và cơ khí
- Lắp đặt điện: Mọi dây dẫn cấp nguồn cho AT25TE phải được đi trong ống luồn dây chuyên dụng hoặc được giấu kỹ trong hộc rèm để tránh rò rỉ điện hoặc hư hỏng cơ học. Các hệ thống sử dụng nguồn điện lưới phải tuân thủ các quy định về an toàn điện quốc gia (như NFPA 70 tại một số thị trường quốc tế).
- Bảo vệ môi trường: Động cơ rèm Dooya dòng dân dụng thường có chỉ số IP thấp (thường là IP20). Do đó, tuyệt đối không lắp đặt tại các vị trí có độ ẩm quá cao hoặc tiếp xúc trực tiếp với nước mưa nếu không có hộp bảo vệ chuyên dụng.
- Khối lượng tải: Phải đảm bảo trọng lượng của vải rèm và ống cuốn không vượt quá mô-men xoắn cho phép của động cơ (thường là 1.1N.m cho dòng 25mm). Việc quá tải sẽ làm động cơ nhanh nóng và giảm tuổi thọ hệ thống bánh răng hành tinh.
Sự am hiểu sâu sắc về dòng động cơ Dooya AT25 không chỉ là việc ghi nhớ các tổ hợp phím bấm mà là sự thấu hiểu về logic vận hành của thiết bị. Với kinh nghiệm tích lũy, chúng ta có thể khẳng định rằng AT25 là một giải pháp tự động hóa tin cậy, mang lại giá trị bền vững cho người dùng nếu được triển khai đúng kỹ thuật và bảo trì đúng cách. Báo cáo này hy vọng sẽ trở thành tài liệu tham khảo chuẩn mực cho các đồng nghiệp và đối tác trong ngành rèm tự động nói riêng và Smart Shading nói chung.
Thực hiện bởi: CHENANG
