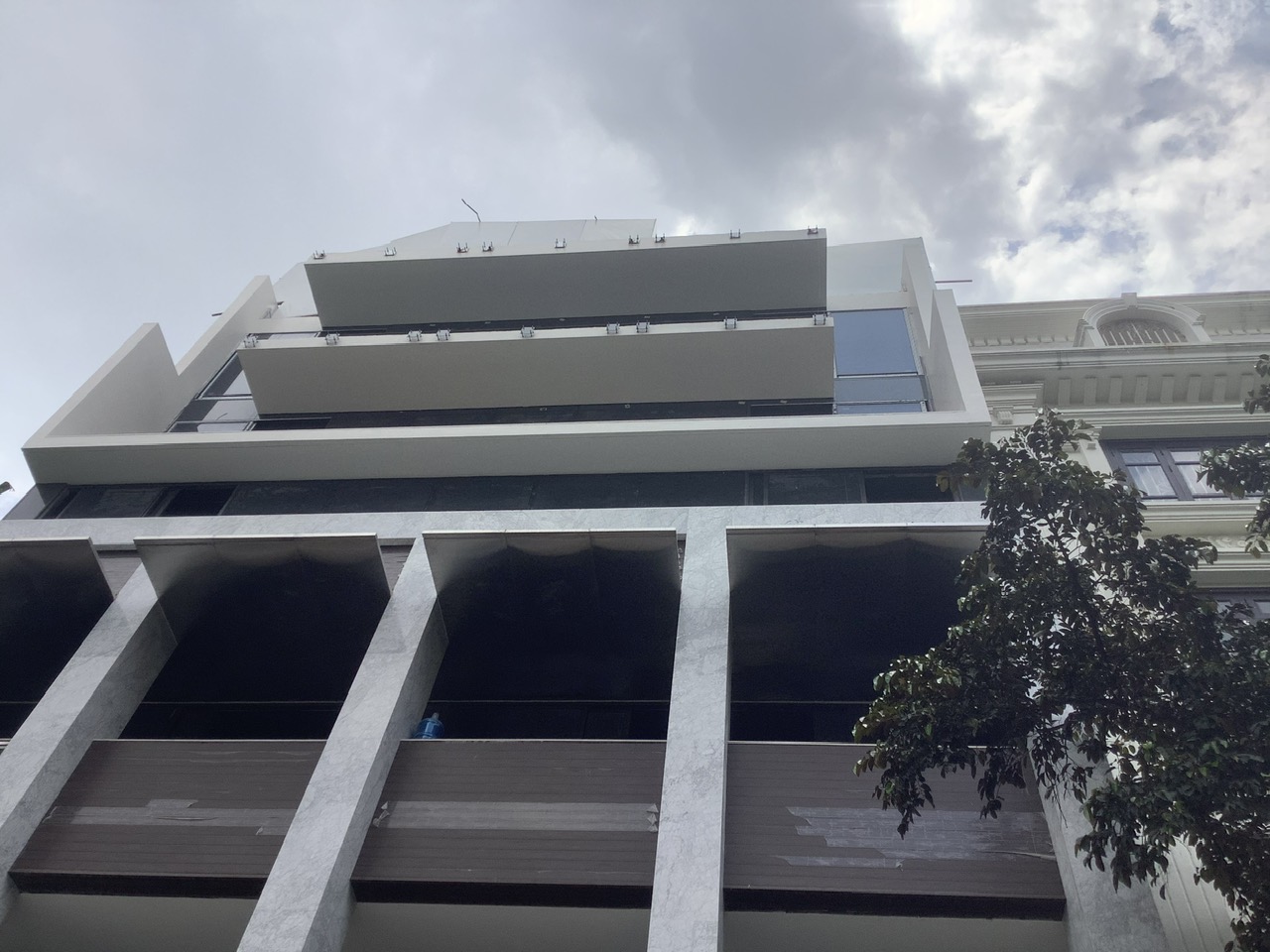

1 Bối cảnh công trình

• Loại hình: Biệt thự cao cấp
• Khu vực: Vườn Đào – Phú Thượng – Tây Hồ – Hà Nội
• Đặc điểm khí hậu – kiến trúc:
  • Ban công lớn, cao tầng
  • Hướng Tây, chịu bức xạ nhiệt mạnh vào buổi chiều
  • Yêu cầu cao về thẩm mỹ mặt đứng

Đây là nhóm công trình điển hình tại Hà Nội: nắng gắt, biên độ nhiệt cao, nhưng không thể sử dụng giải pháp che chắn thô hoặc che kín hoàn toàn.

2 Bài toán đặt ra

Chủ đầu tư đặt ra 4 yêu cầu cốt lõi:

• Giảm nhiệt trực tiếp từ nắng hướng Tây
• Vẫn lấy được ánh sáng tự nhiên ban ngày
• Không phá vỡ kiến trúc biệt thự
• Vận hành linh hoạt – bền bỉ ngoài trời

Đây là bài toán mà nhiều công trình thất bại khi áp dụng rèm trong nhà hoặc mái che cố định cho không gian ngoài trời.

3 Vì sao CHENANG không chọn các giải pháp rèm cuốn ngoài trời ?

Dưới góc nhìn kỹ thuật, CHENANG loại trừ rèm cuốn ngoài trời vì:

• Rèm cuốn che nắng tốt nhưng chặn hoàn toàn ánh sáng, hoặc tạo độ bí nhất định
• Bề mặt vải chịu gió mạnh kém hơn so với kết cấu lá hợp kim nhôm
• Không đóng vai trò như một chi tiết kiến trúc mặt đứng phù hợp với toàn cảnh của biệt thự.

4 Giải pháp được lựa chọn: Hệ chớp nhôm lật 1 mặt tự động CN88mm European

• Hệ: Chớp nhôm lật 1 mặt tự động
• Bản lá: 88mm – Aluminium European
• Số lượng: 06 bộ
• Kích thước trung bình: 3m (rộng) × 4m (cao)
• Phân khu: Chia module: 02 bộ/module

• Lá nhôm bản lớn, cứng vững
• Góc lật linh hoạt giúp điều tiết ánh sáng
• Kết cấu phù hợp môi trường ngoài trời
• Tích hợp động cơ điều khiển từ xa

5 Phân tích hiệu quả che nắng và ánh sáng

5.1 1. Kiểm soát bức xạ nhiệt, che nắng - mưa - gió hiệu quả

• Khi đóng lá chớp nhôm: ánh sáng và nhiệt lượng bị phản xạ tới trên 90%, giảm trực tiếp ánh nắng và nhiệt lượng chiếu vào ban công và phòng ở.
• Cấu tạo vật liệu bằng hợp kim nhôm chắc chắn, chịu được mưa gió và cường độ oxi hóa cao ngoài trời
• Hệ thống được gắn cảm biến gió, khi gió to đến mức độ cài đặt sẵn, lá nhôm sẽ mở hé ra để gió thoát ra ngoài
• Khi mở góc lật: ánh sáng tán xạ, không gây chói, nhiệt lượng vẫn giảm đều do tán xạ.

5.2 2. Trải nghiệm ánh sáng thực tế

• Các dải sáng không bị chói
• Không gây nóng rát bề mặt
• Phù hợp sinh hoạt ban ngày

Đây là điểm khác biệt cốt lõi giữa che nắng chủ động và che nắng bị động.

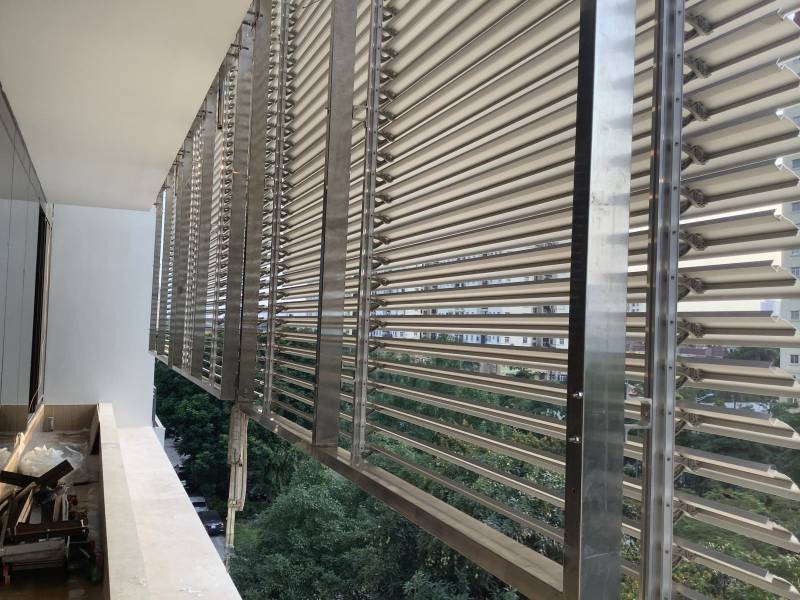

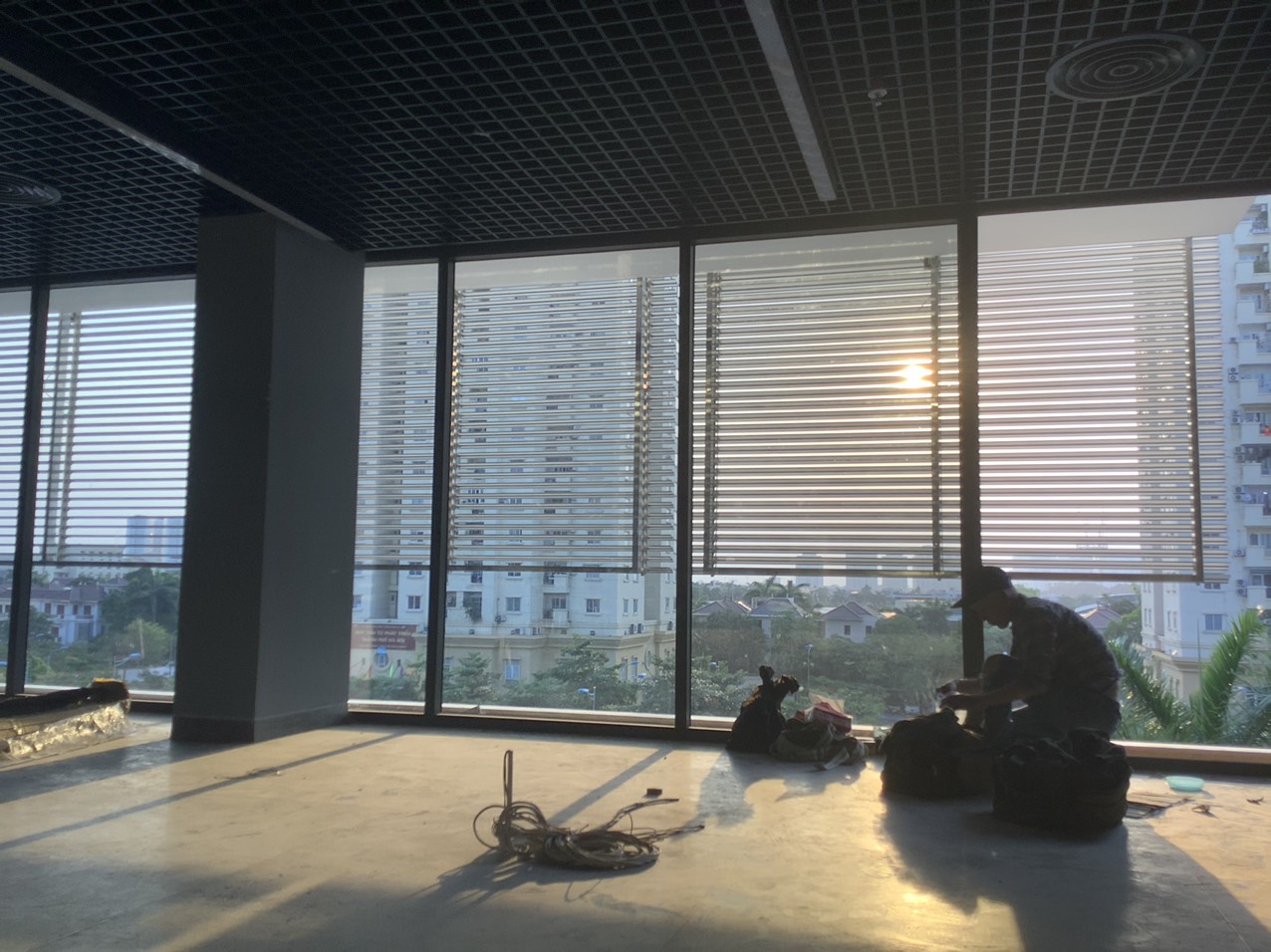

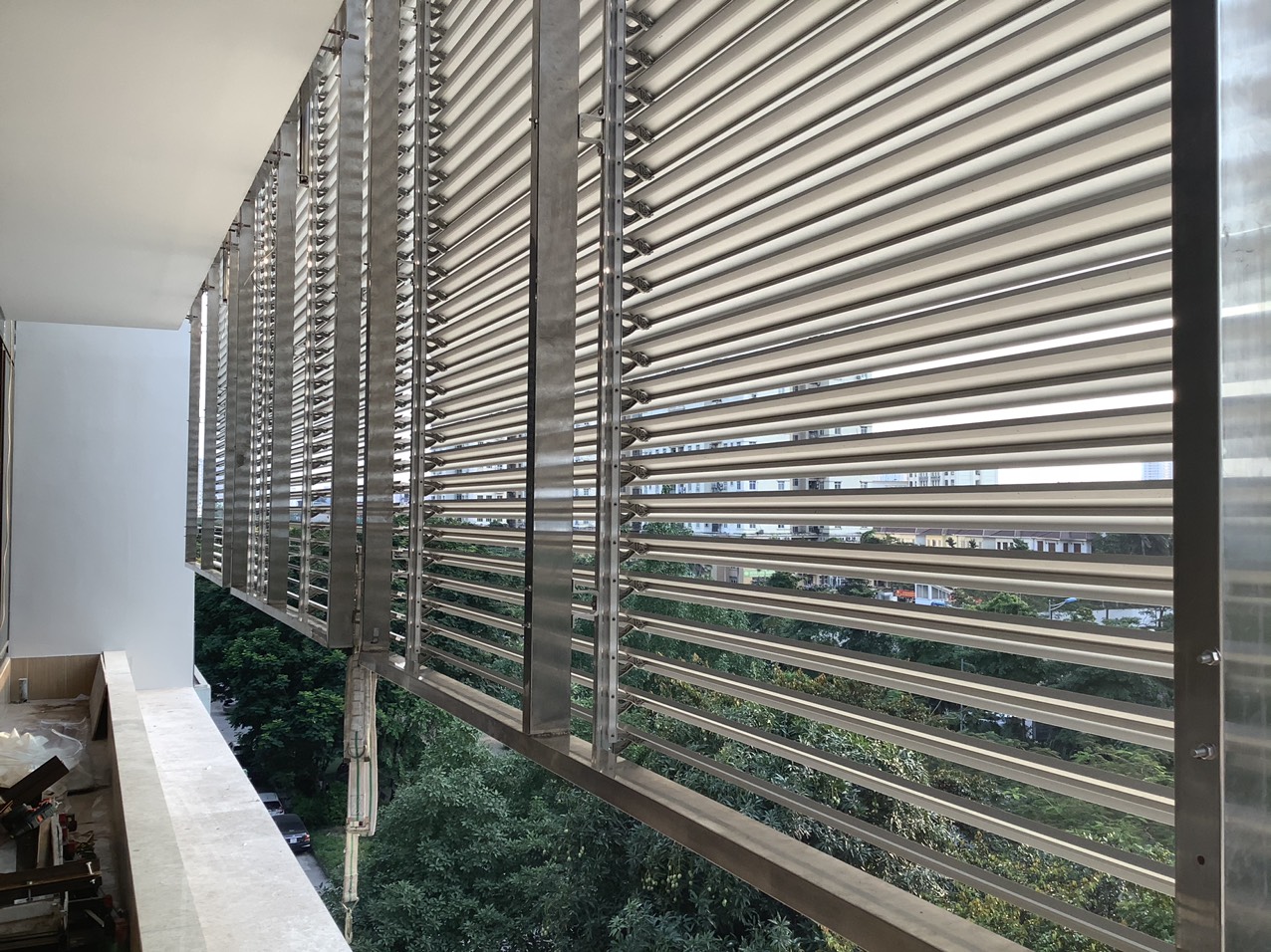

Khoảng cách các lá nhôm tạo nên dải sáng tự nhiên mà không bị chói

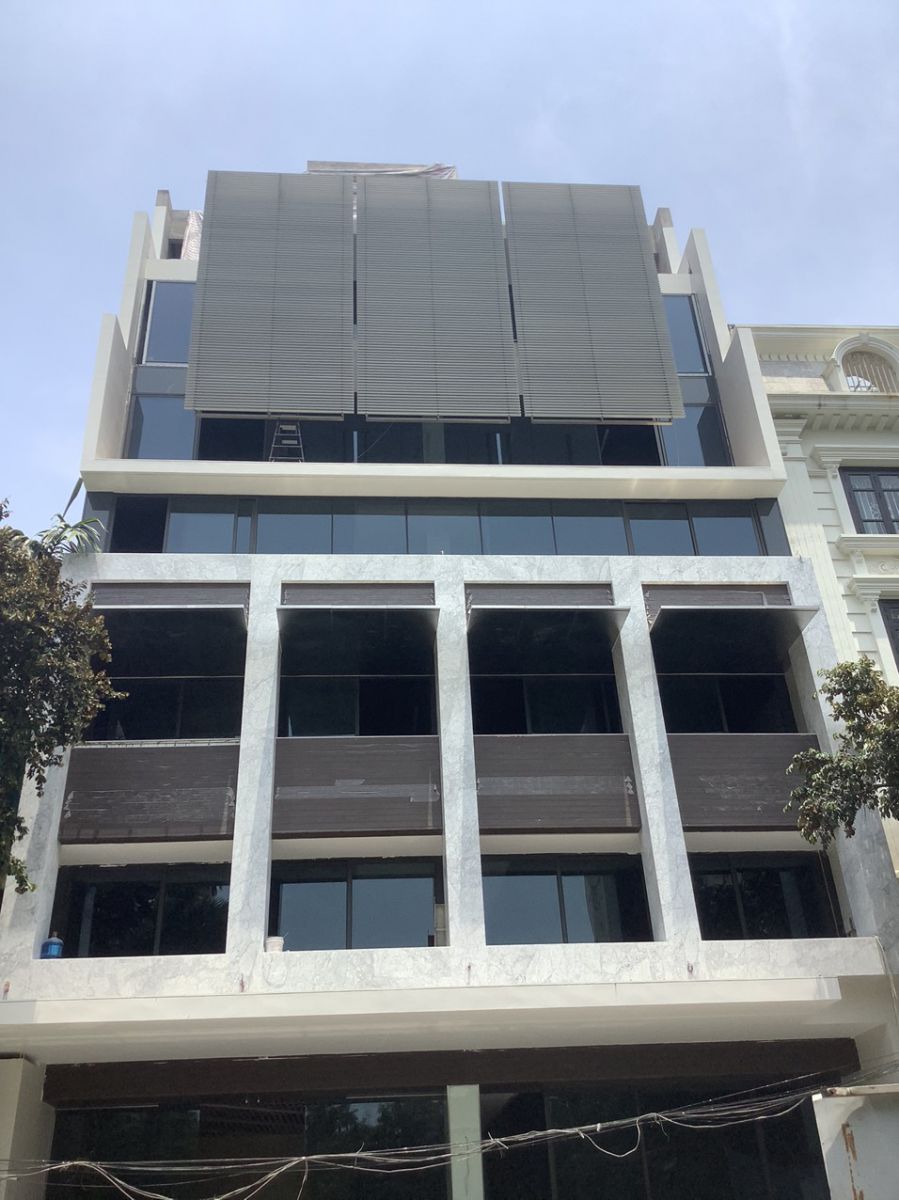

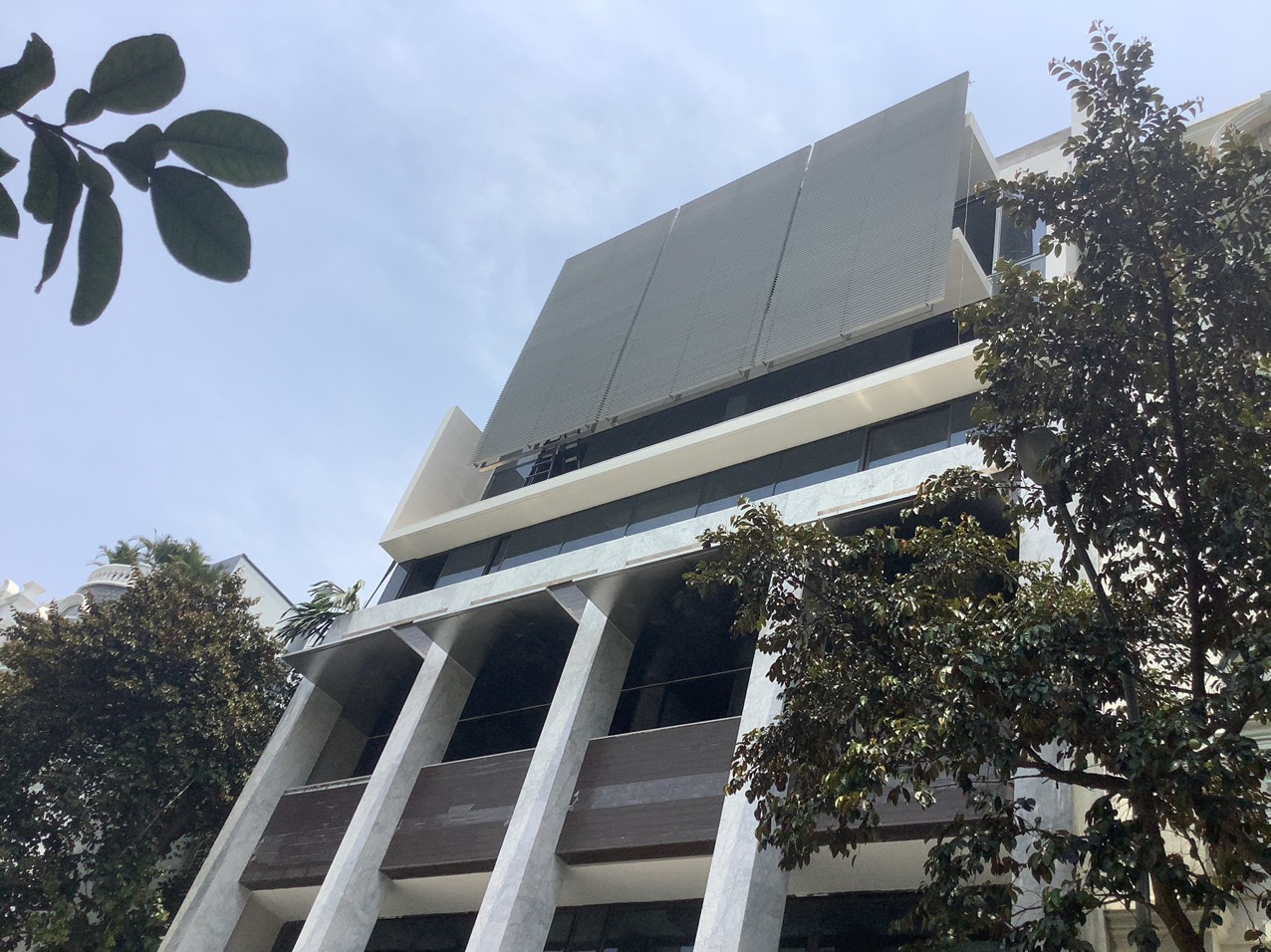

6 Yếu tố kiến trúc và thẩm mỹ

Hệ chớp nhôm trong công trình này:

• Đóng vai trò như lớp mặt đứng thứ hai
• Tạo nhịp điệu kiến trúc khi nhìn từ ngoài
• Không phá vỡ ngôn ngữ thiết kế biệt thự

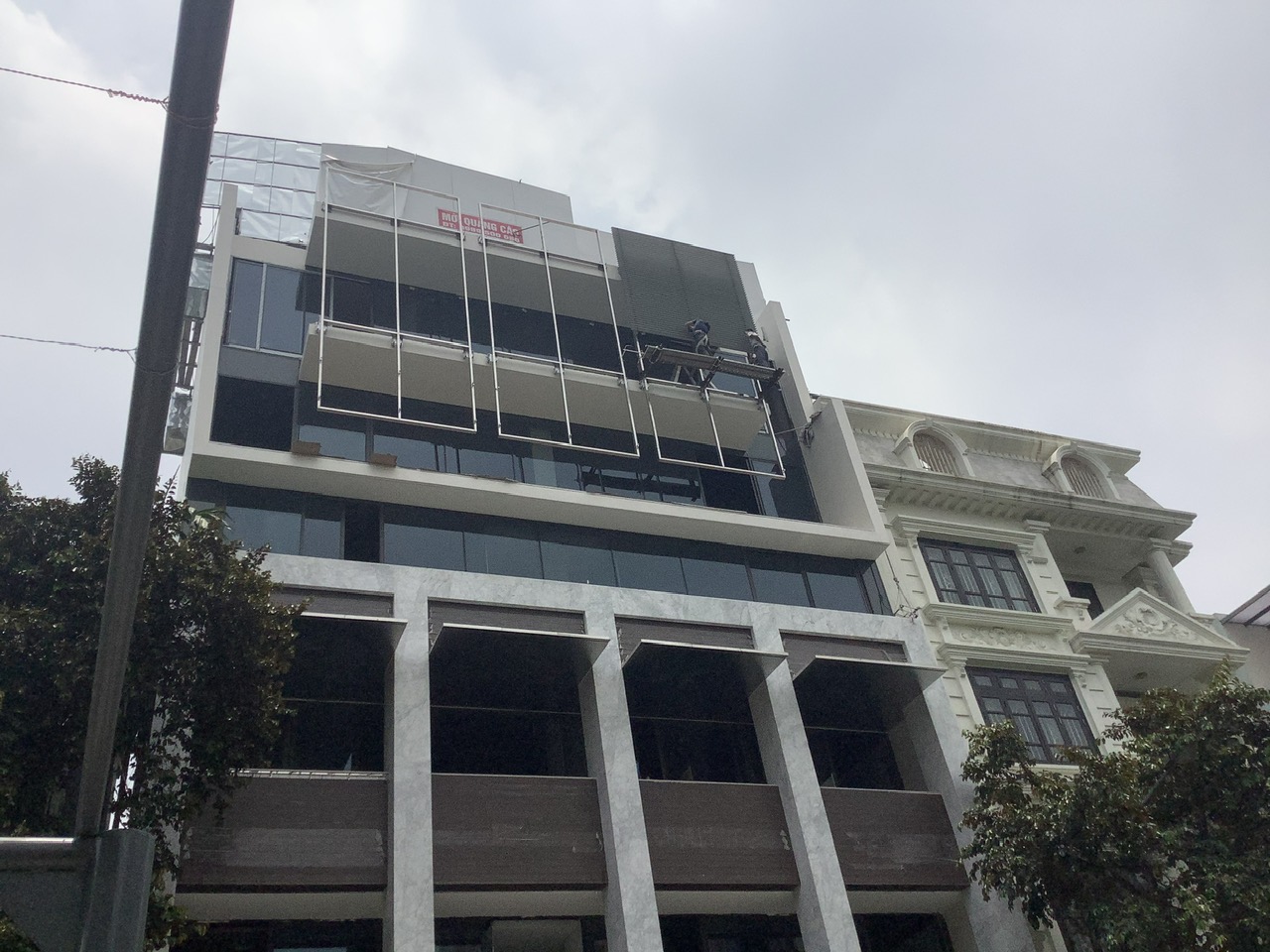

7 Thi công & an toàn kỹ thuật

• Lắp đặt ở độ cao lớn
• Yêu cầu chính xác về kết cấu khung
• Kiểm soát độ song song và góc lật lá

• 03 ngày cho toàn bộ hệ thống

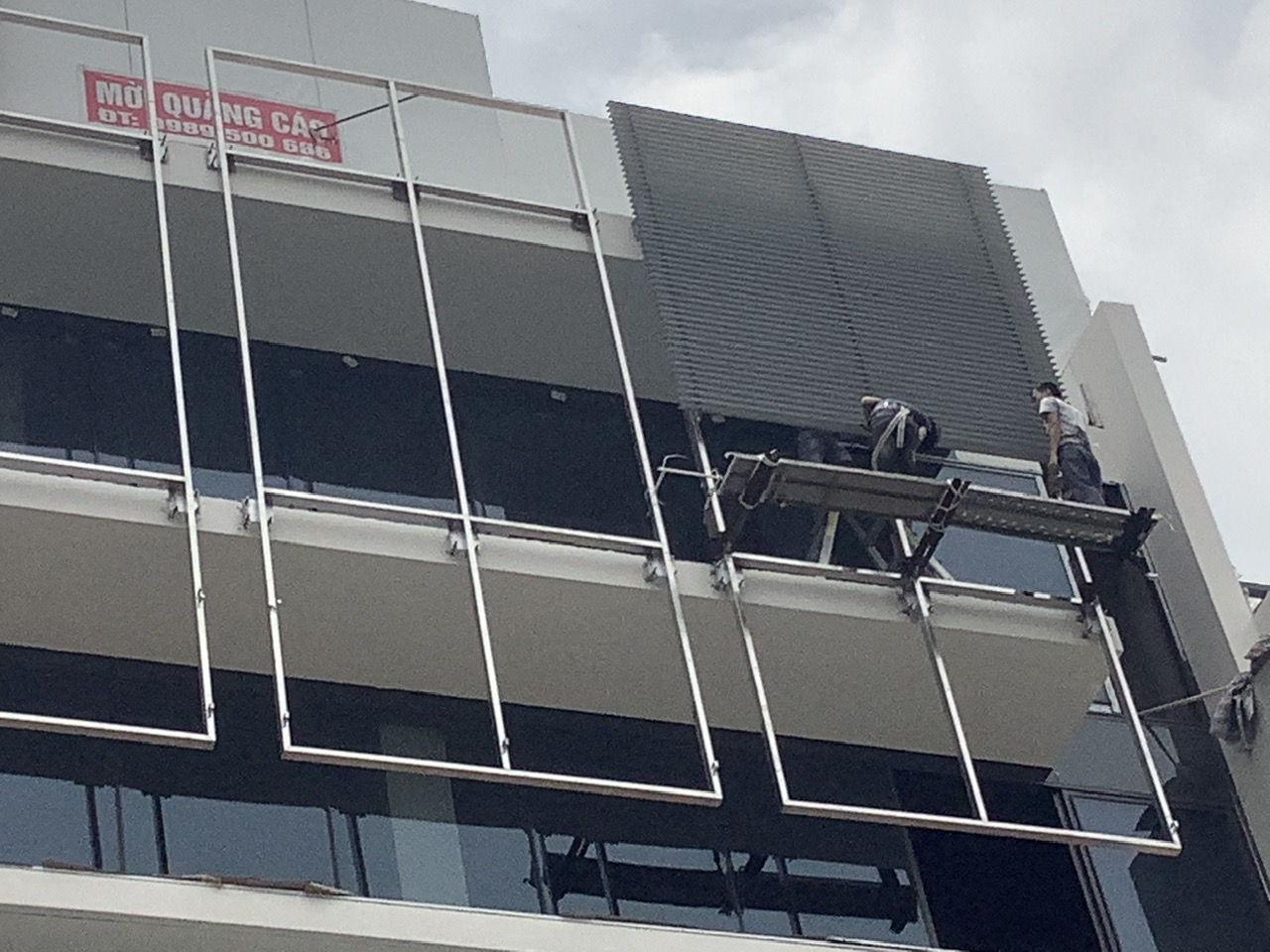

Kết cấu hệ khung bằng Inox chắc chắn

8 Vận hành và bảo hành, bảo trì

8.1 1 Bàn giao

• Điều khiển đóng/mở, điều chỉnh góc lật linh hoạt
• Động cơ vận hành ổn định
• Hoàn thành: Tháng 05/2021
• Bảo hành:
  • Động cơ: 5 năm
  • Phụ kiện: 2 năm

8.2 2. Quá trình bảo hành, bảo trì

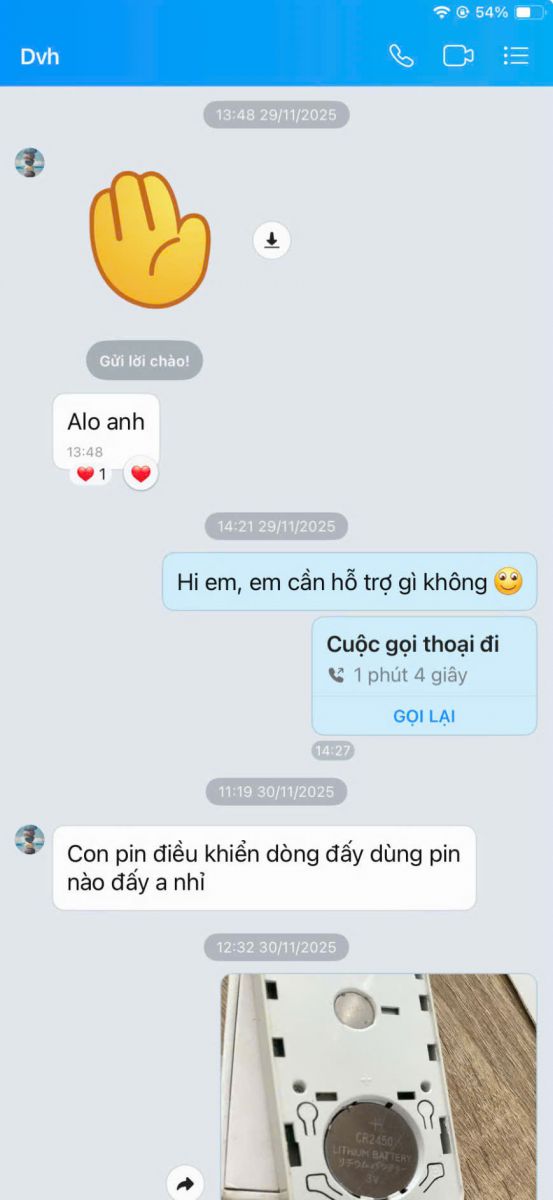

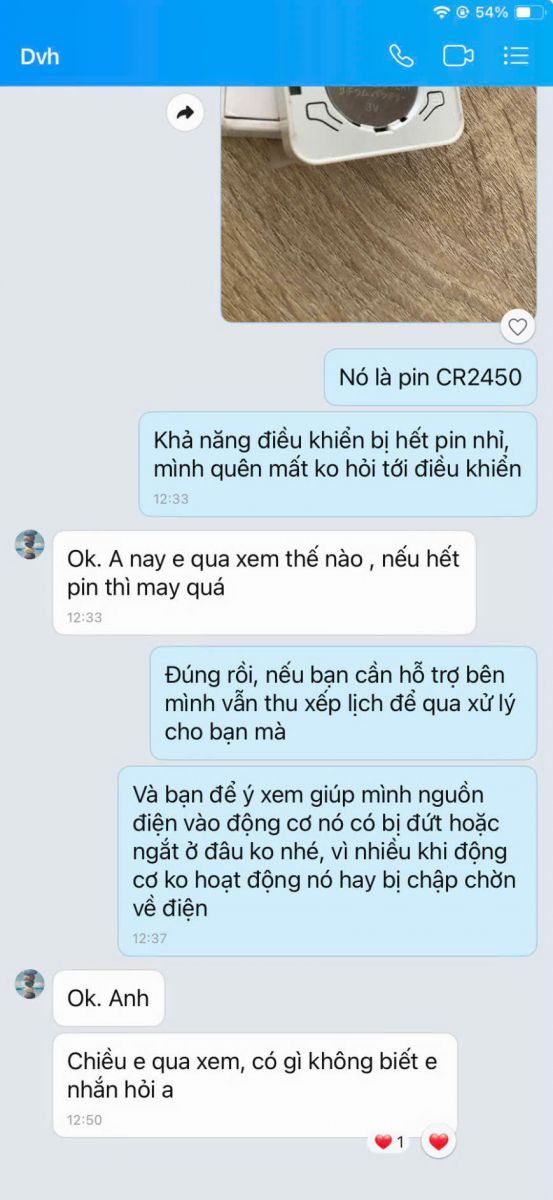

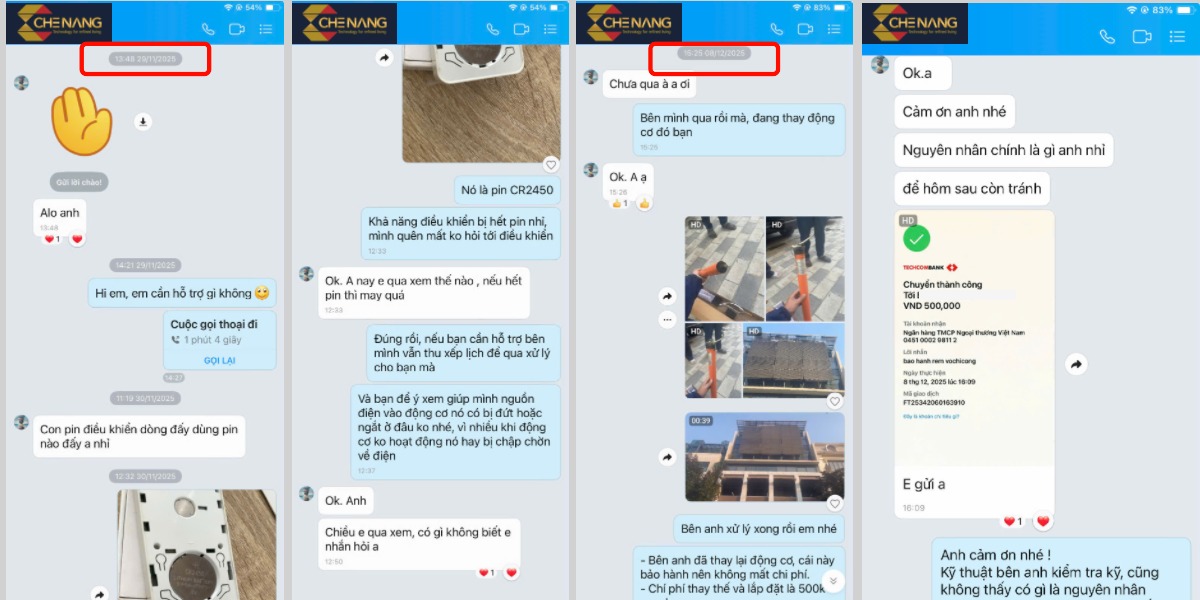

• Tháng 11/2025: Bên thiết kế chợt liên hệ hỏi nguyên nhân tại sao điều khiển mà động cơ không thấy hoạt động, sau một lúc trao đổi thì mình tính cho người qua kiểm tra bạn ý chợt nhớ ra hỏi lại, là do điều khiển hết pin.
• Sau khi kiểm tra thì đúng là điều khiển hết pin, tuy nhiên, có 1 động cơ bị ỳ, không chạy được. Khi bạn thiết kế hỏi nguyên nhân, sau khi kỹ thuật kiểm tra kỹ thì xác định là lỗi kỹ thuật (mặc dù đã hoạt động được hơn 4 năm rồi), động cơ này vẫn trong thời gian bảo hành (05 năm) nên được thay thế miễn phí.

9 Kết luận

• Hệ chớp nhôm lật 1 mặt Aluminium European là giải pháp phù hợp cho ban công hướng Tây
• Che nắng hiệu quả nhưng vẫn giữ ánh sáng tự nhiên
• Đáp ứng đồng thời yêu cầu kỹ thuật – thẩm mỹ – vận hành lâu dài

Theo CHENANG, với biệt thự cao tầng và không gian ngoài trời bán mở, giải pháp che nắng lý tưởng không phải là che kín, mà là điều tiết ánh sáng một cách chủ động.

10 Giá trị tham chiếu cho các công trình tương tự

• Biệt thự cao tầng
• Nhà phố hướng Tây
• Không gian ban công, logia, sân thượng

• Khu vực gió bão cực mạnh mà không có gia cố
• Công trình cần che kín hoàn toàn ánh sáng

CHENANG
Không chỉ cung cấp sản phẩm, CHENANG tiếp cận mỗi công trình như một bài toán kỹ thuật – kiến trúc – trải nghiệm ánh sáng
