1 Thông tin công trình

• Công trình: Nhà máy Công ty Cổ phần Dược phẩm CPC1
• Địa điểm: Thường Tín, Hà Nội
• Vị trí: Tường kính hướng Tây
• Hạng mục: Sáo nhôm tự động ngoài trời dẫn hướng dây cáp
• Số lượng ban đầu: 04 bộ
• Kích thước: Khoảng 2.600 × 3.200 mm/bộ
• Mục tiêu: Kiểm soát nắng Tây, giảm chói và hạn chế nhiệt lượng tác động qua tường kính
• Hoàn thành: Tháng 07/2023
• Bảo hành động cơ: 05 năm
• Bảo hành phụ kiện: 02 năm
• Bổ sung tháng 06/2024: 01 bộ khoảng 1.250 × 2.500 mm cho khu kiểm nghiệm

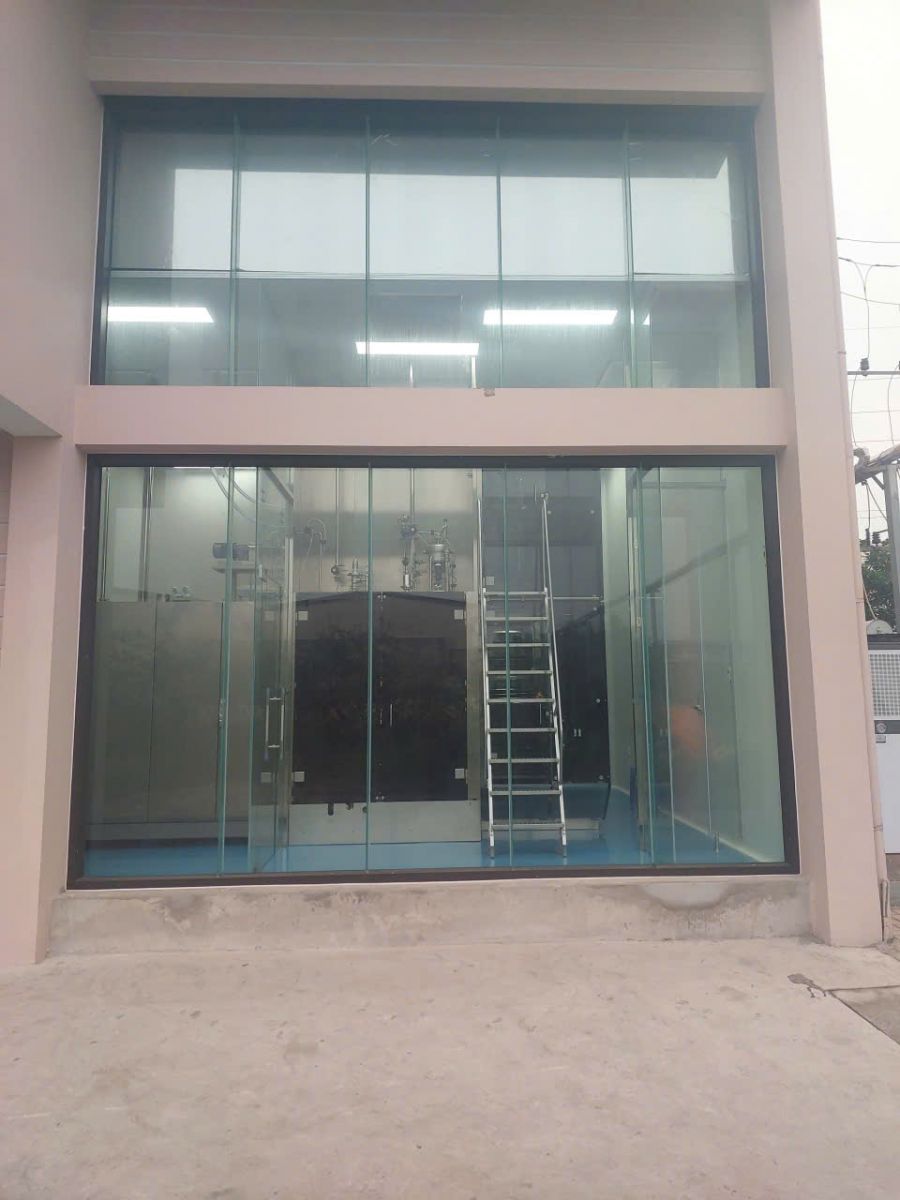

2 Vấn đề ban đầu – tường kính đẹp nhưng chịu nắng chính Tây

Nhà máy CPC1 mới được hoàn thiện vào năm 2022 với kiến trúc hiện đại, nhiều cây xanh và những mảng kính lớn giúp không gian có cảm giác mở.

Tuy nhiên, chính một trong những mảng kính này lại tạo ra vấn đề trong quá trình sử dụng.
Mặt kính nằm ở hướng chính Tây, vì vậy vào những thời điểm nắng mạnh buổi chiều, bức xạ mặt trời tác động trực tiếp lên bề mặt kính và truyền vào không gian bên trong.
Phía sau khu vực này còn bố trí hệ thống máy móc có giá trị lớn, vì vậy yêu cầu của CPC1 không đơn thuần là làm dịu ánh sáng mà cần một giải pháp che nắng từ phía ngoài tường kính.
Đây cũng là yếu tố quan trọng ngay từ đầu.

Nếu mục tiêu chính là hạn chế tác động của nắng lên tường kính, việc xử lý phía ngoài cho phép lớp che tiếp nhận và hạn chế một phần bức xạ trước khi ánh nắng đi qua kính vào bên trong công trình.

3 Điều kiện hiện trạng

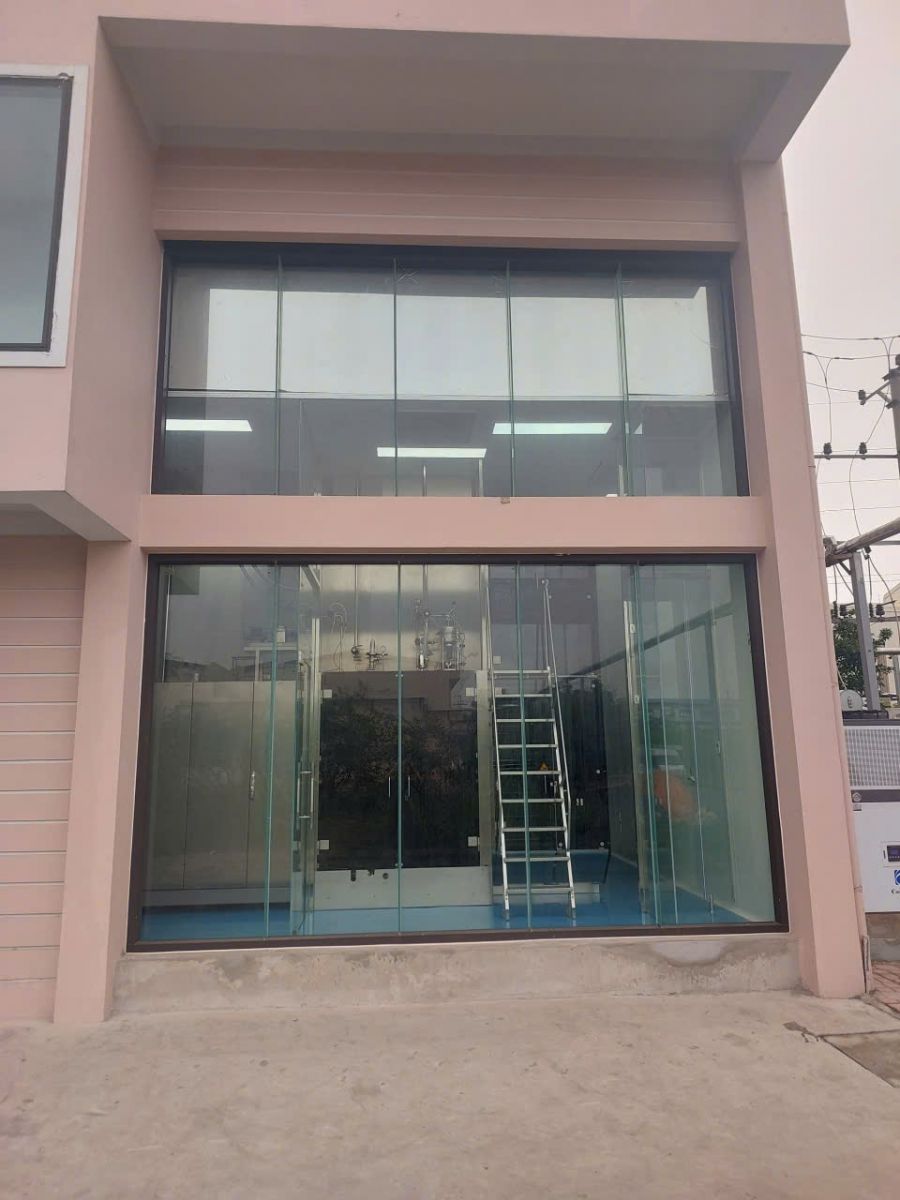

Sau khi nhận hình ảnh ban đầu, CHENANG khảo sát trực tiếp tại nhà máy CPC1 ở Thường Tín.

Khu vực thi công có một số điều kiện thuận lợi:

• mặt bằng bên ngoài tương đối rộng;
• khu vực tường kính có khả năng tiếp cận tốt;
• không gian thi công ít bị cản trở;
• có điều kiện bố trí hệ che phía ngoài;
• kiến trúc hiện đại phù hợp với một hệ che nắng có hình thức gọn.

Tuy nhiên, do sản phẩm làm việc hoàn toàn ngoài trời nên phương án vẫn phải tính đến các yếu tố:

• vị trí động cơ;
• đường cấp điện;
• cách chia từng bộ rèm;
• vị trí liên kết;
• dẫn hướng dây cáp;
• tác động của gió lên hệ lá nhôm.

Từ hiện trạng này, CHENANG bắt đầu so sánh các phương án phù hợp.

4 Các phương án đã được cân nhắc

Hai giải pháp chính được đưa ra:

Phương án 1 – Zipper tự động ngoài trời
Zipper tạo thành một bề mặt vải che phía ngoài kính, với mép vải được giữ trong hệ ray hai bên.
Đây là phương án phù hợp khi cần một lớp che bằng vải tương đối liên tục, có thể thu lên hoàn toàn khi không sử dụng.
Phương án 2 – Sáo nhôm tự động ngoài trời
Khác với Zipper, hệ sáo sử dụng các lá nhôm có khả năng điều chỉnh góc.
Vật liệu nhôm đặt phía ngoài giúp che và phản xạ một phần bức xạ mặt trời trước khi tác động vào kính, đồng thời người sử dụng có thể thay đổi góc lá để cân bằng giữa: che nắng – lấy sáng – tầm nhìn.
Đây là ưu điểm quan trọng đối với một mảng tường kính vốn được thiết kế để lấy sáng cho công trình.

5 Vì sao lựa chọn sáo nhôm tự động ngoài trời?

Trong quá trình trao đổi, đại diện CPC1 đặt câu hỏi khá trực tiếp: “Hệ nào chống nóng tốt hơn?”

• Với bài toán cụ thể của công trình, CHENANG nghiêng về sáo nhôm ngoài trời.
• Lý do không chỉ nằm ở vật liệu nhôm mà ở tổng thể cách hệ thống làm việc.
• Các lá nhôm được đặt phía trước tường kính, trực tiếp kiểm soát nắng trước khi bức xạ đi sâu vào công trình.
• Đồng thời, khác với một bề mặt che kín, góc lá có thể thay đổi theo nhu cầu sử dụng.
• Khi nắng Tây mạnh, có thể điều chỉnh các lá về góc che nhiều hơn.
• Khi ánh nắng giảm, góc lá có thể thay đổi để tăng lượng ánh sáng tự nhiên đi vào phía trong.
• Về kiến trúc, hình thức của các lá nhôm cũng phù hợp với ngôn ngữ hiện đại của nhà máy.

Sau khi xem xét, CPC1 quyết định lựa chọn phương án: 04 bộ sáo nhôm tự động ngoài trời, kích thước khoảng 2,6 × 3,2 m/bộ

6 Ba tháng từ khảo sát đến triển khai

Sau khi khảo sát, CHENANG hoàn thiện phương án, kích thước và báo giá gửi khách hàng.

Sau đó không có phản hồi.

• Một tuần trôi qua.
• Rồi một tháng.
• Công trình dần được xem như một phương án khách hàng vẫn đang cân nhắc.

Khoảng ba tháng sau, đại diện CPC1 bất ngờ liên hệ lại. Anh cho biết vừa kết thúc chuyến công tác châu Âu cùng lãnh đạo và đề nghị CHENANG chuẩn bị hợp đồng để triển khai phương án đã trao đổi trước đó.
Điều thuận lợi là toàn bộ hồ sơ khảo sát và phương án kỹ thuật vẫn được lưu lại. Công việc vì vậy có thể tiếp tục từ chính những dữ liệu đã thống nhất thay vì phải bắt đầu lại từ đầu.
Đây cũng là một tình huống khá quen thuộc ở các công trình thực tế: Khoảng thời gian khách hàng chưa phản hồi không đồng nghĩa với việc phương án đã bị loại bỏ.

Với các công trình doanh nghiệp, quyết định còn phụ thuộc vào quy trình nội bộ, ngân sách và tiến độ của công trình.

7 Cấu hình hoàn thiện

Cấu hình chính của công trình gồm:

• 04 bộ sáo nhôm tự động ngoài trời;
• kích thước khoảng 2.600 × 3.200 mm/bộ;
• lá sáo bằng nhôm;
• dẫn hướng bằng dây cáp;
• động cơ điện tự động;
• hệ thống điều khiển;
• bố trí phía ngoài tường kính hướng Tây.

Các bộ rèm được chia theo từng khoang của mặt đứng để phù hợp với hiện trạng kiến trúc và khả năng vận hành.

8 Chi tiết phối hợp thi công

So với nhiều công trình ngoài trời khác, CPC1 có điều kiện thi công khá thuận lợi.

Mặt bằng rộng, khả năng tiếp cận tốt và khu vực lắp đặt không bị vướng nhiều hạng mục hoàn thiện khác.

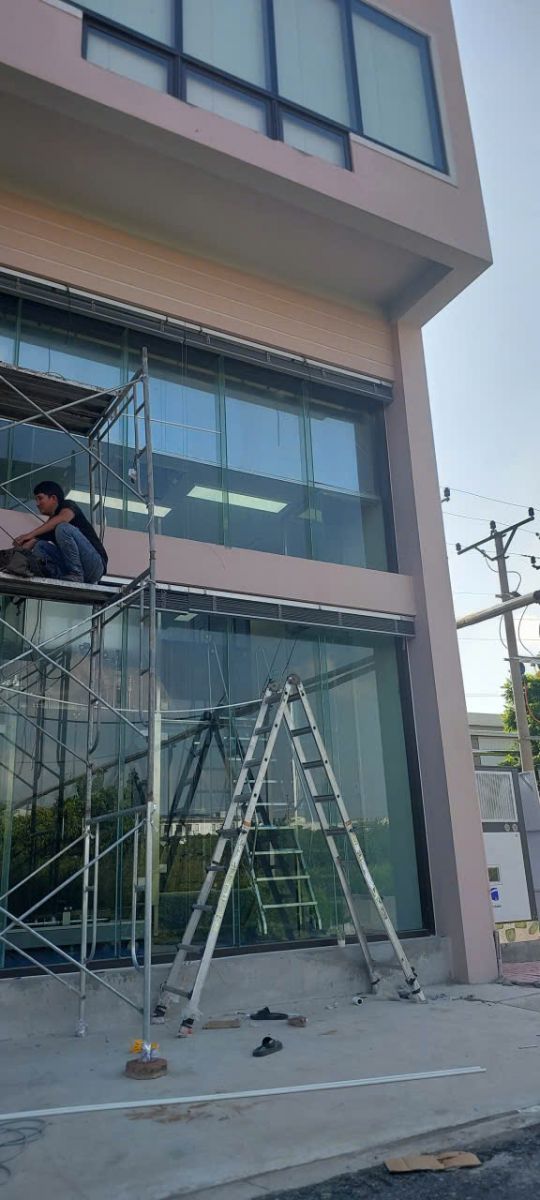

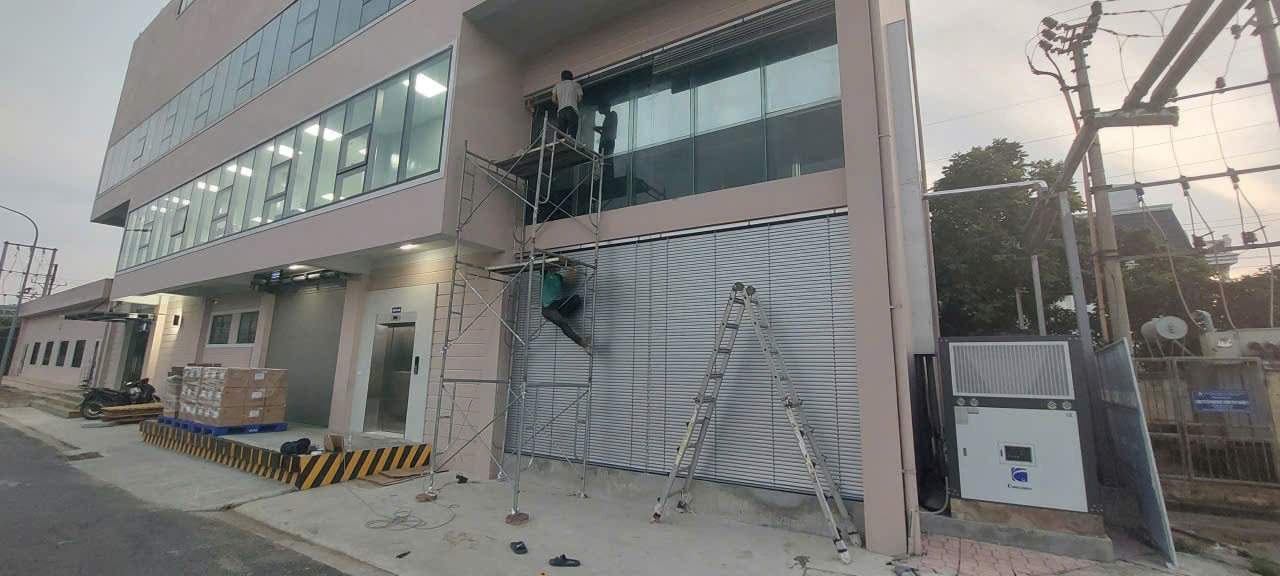

Đội kỹ thuật tiến hành:

• xác định lại vị trí từng bộ;
• kiểm tra kích thước trước khi lắp;
• bố trí động cơ và nguồn điện;
• lắp đặt các vị trí liên kết;
• căng và căn chỉnh hệ dây cáp dẫn hướng;
• lắp hệ lá nhôm;
• cài đặt hành trình;
• kiểm tra khả năng nâng – hạ;
• kiểm tra khả năng thay đổi góc lá;
• chạy thử toàn bộ hệ thống trước khi bàn giao.

Công trình hoàn thành vào tháng 07/2023.

9 Kết quả sau khi đưa vào vận hành

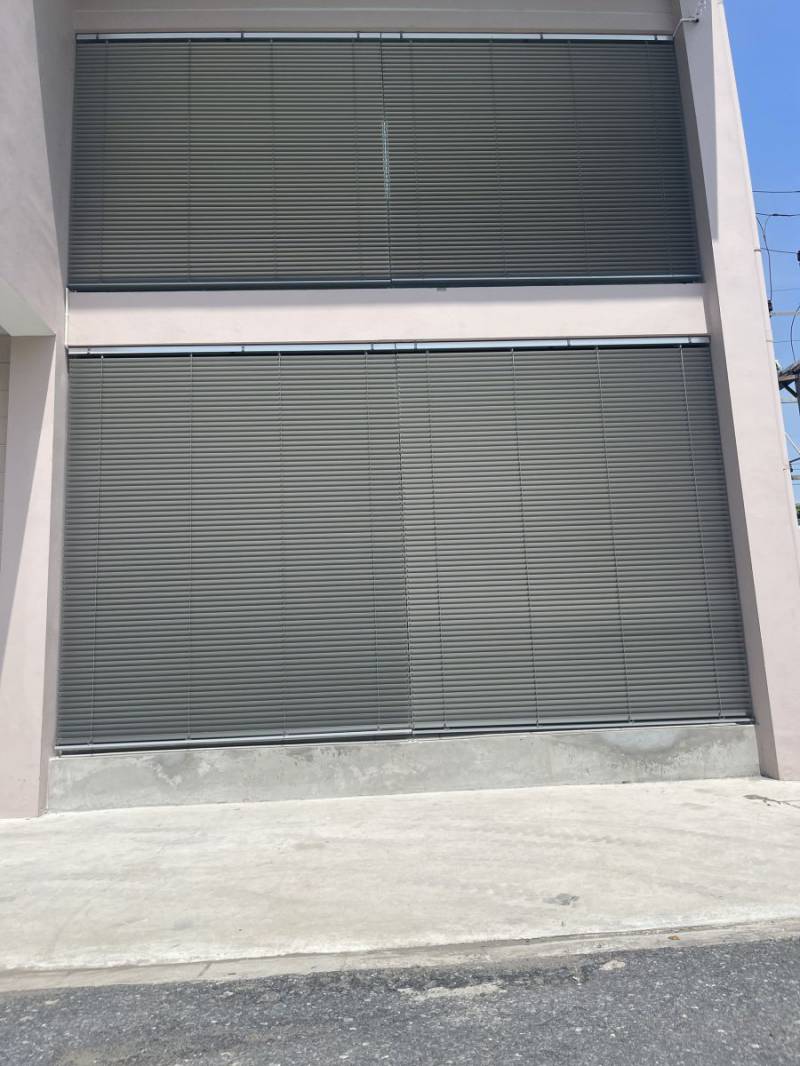

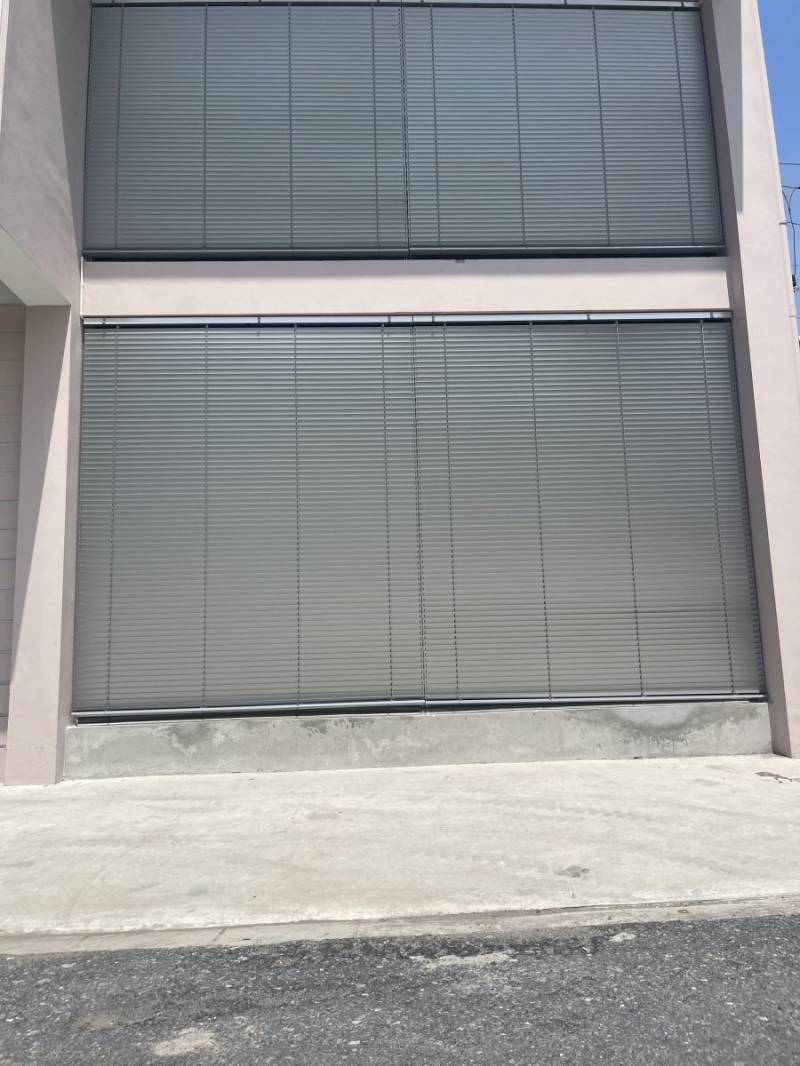

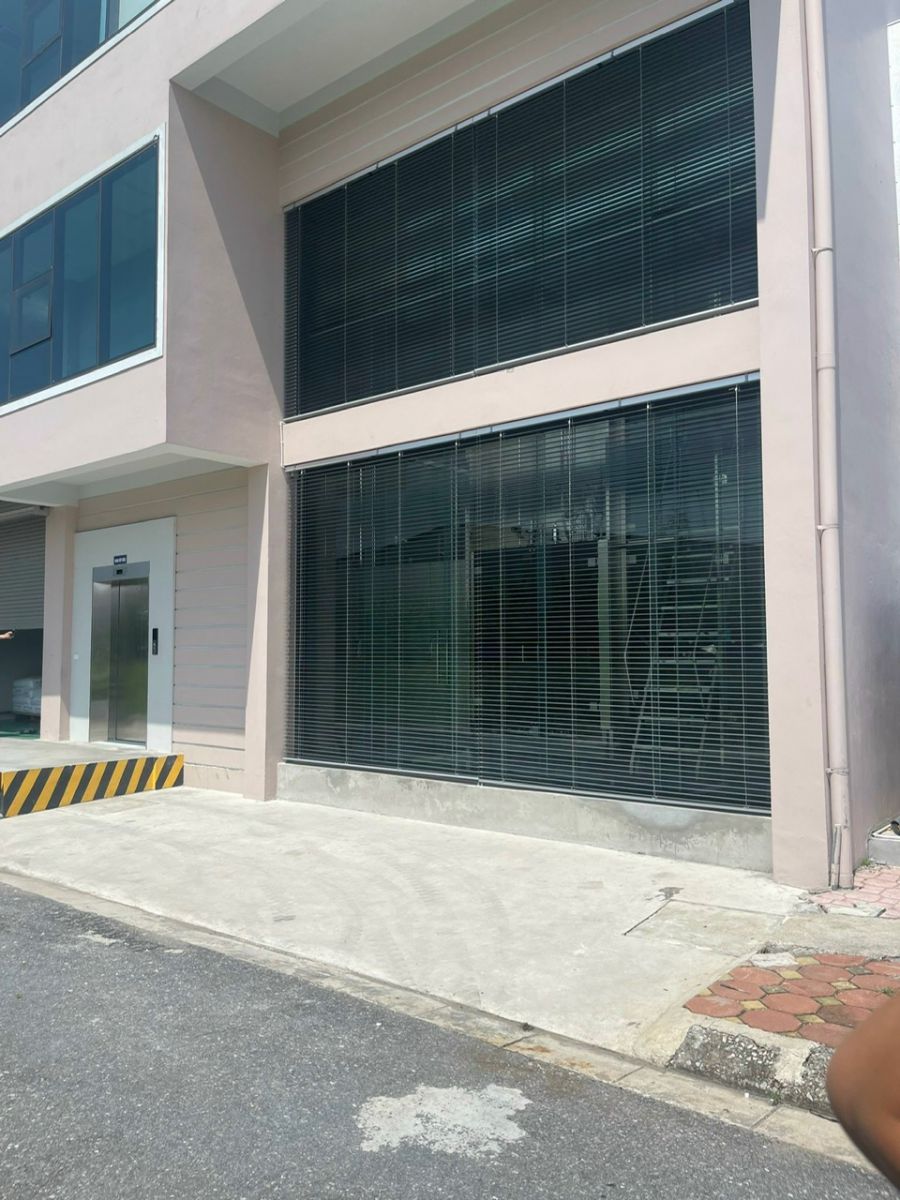

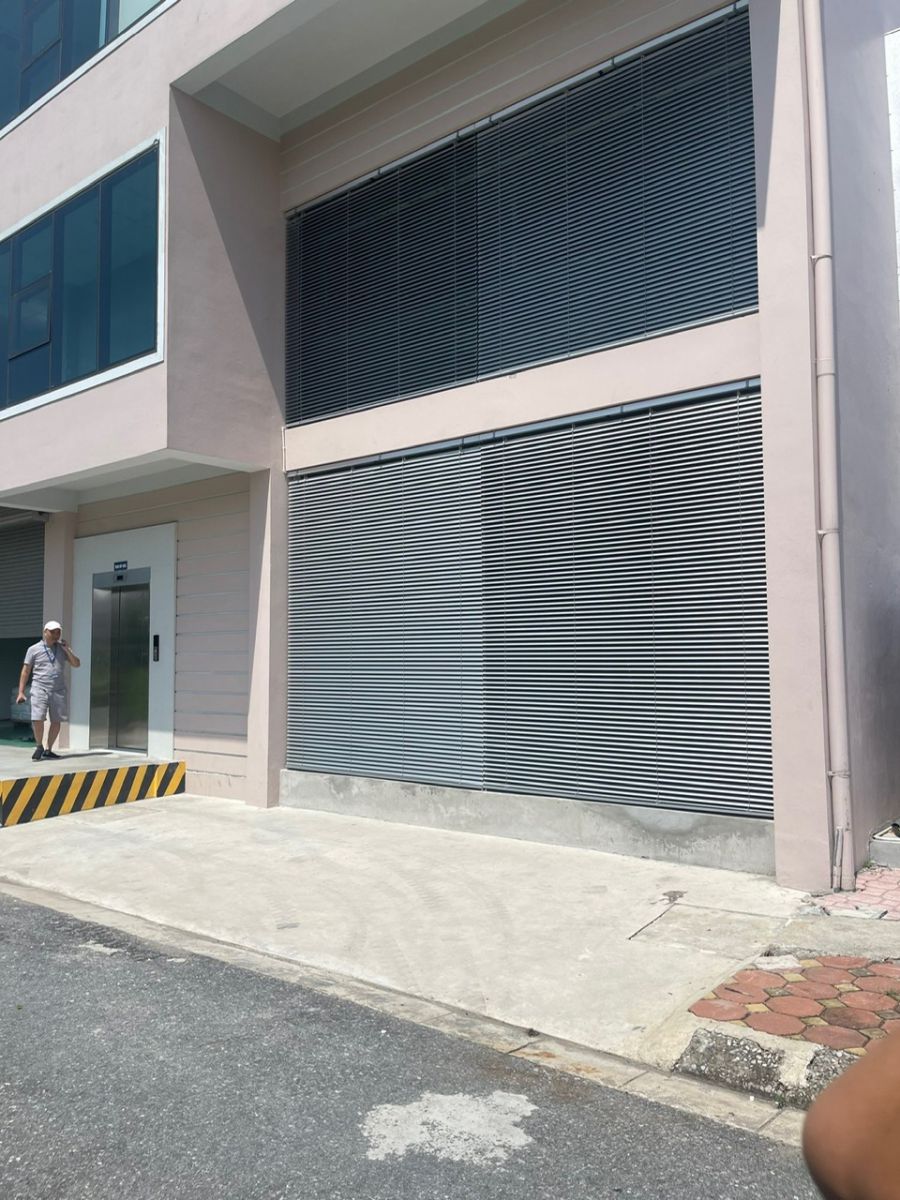

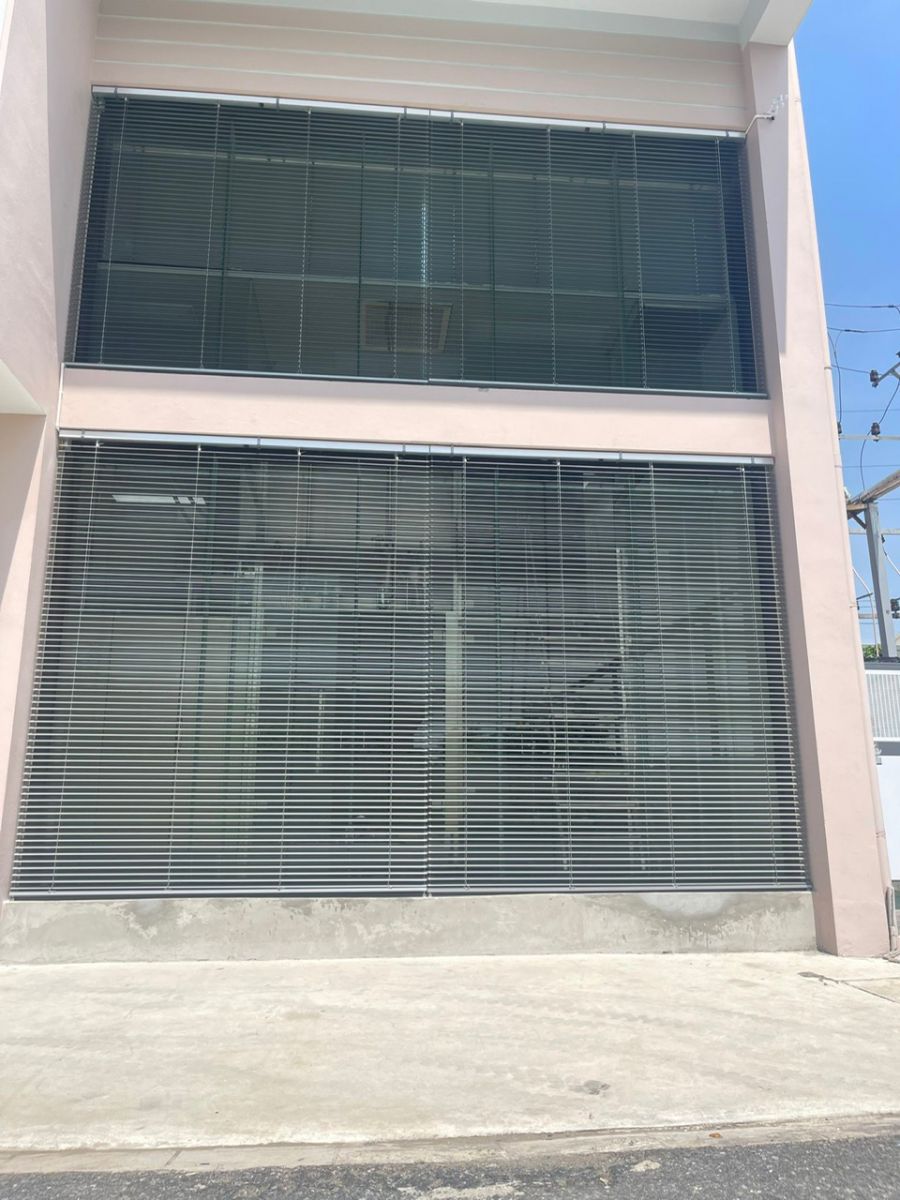

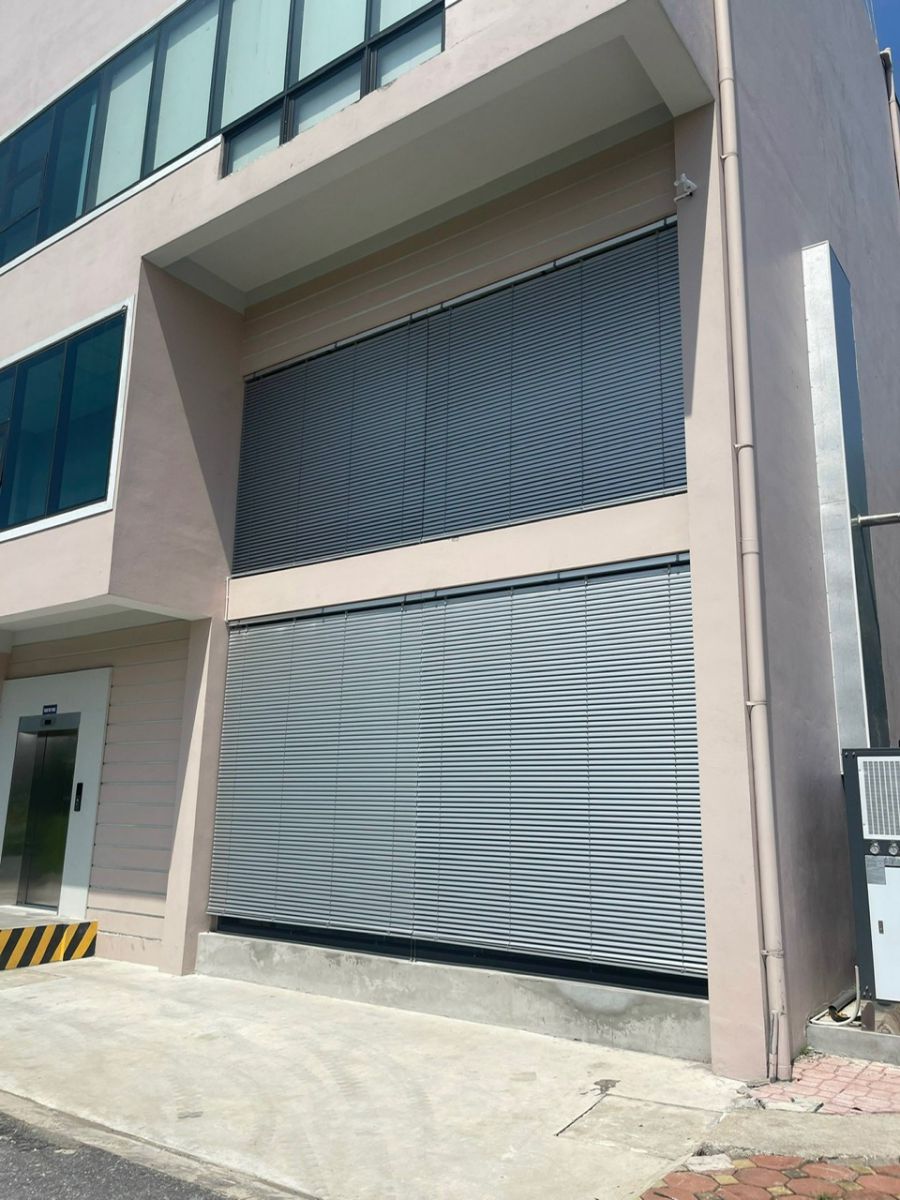

Sau khi hoàn thiện, 04 bộ sáo nhôm tạo thành một lớp che nắng phía ngoài mảng kính hướng Tây.

Hệ thống cho phép người sử dụng chủ động:

• nâng toàn bộ rèm khi muốn mở hoàn toàn;
• hạ rèm khi cần kiểm soát nắng;
• điều chỉnh góc lá để thay đổi lượng ánh sáng đi vào.

Nhờ vậy, mặt kính không bị biến thành một bề mặt đóng kín cố định mà vẫn giữ được khả năng điều tiết ánh sáng theo từng thời điểm.
Về hình thức, các lá nhôm và kết cấu gọn phù hợp với mặt đứng hiện đại của công trình.

10 Cập nhật tháng 10/2023 – một trận giông và chi tiết liên kết dây cáp

Khoảng ba tháng sau khi công trình hoàn thành, một trận giông lớn tác động vào khu vực nhà máy.

Sau trận giông, dây cáp dẫn hướng của một bộ sáo bị bung khỏi vị trí liên kết.

CHENANG đến kiểm tra và xác định nguyên nhân nằm ở chi tiết ốc liên kết của hệ thống, không phải ở động cơ hay hệ lá nhôm, phương án xử lý tương đối đơn giản: thay chi tiết liên kết bằng ốc inox phù hợp và căn chỉnh lại dây cáp.
Sau khi xử lý, hệ thống trở lại trạng thái vận hành bình thường.

• Điều này được lưu trong hồ sơ Công trình và kinh nghiệm thực tế, đây lại là dữ liệu cho việc tư vấn các công trình tiếp theo bởi một hệ ngoài trời không chỉ cần được đánh giá khi vừa lắp xong.
• Gió, mưa và thời gian sử dụng mới là những điều kiện giúp bộc lộ những chi tiết cần tiếp tục hoàn thiện.

Từ trường hợp CPC1, chất lượng của các chi tiết liên kết dây cáp trở thành một điểm cần được kiểm soát kỹ hơn trong quá trình chuẩn bị và lắp đặt hệ sáo nhôm ngoài trời.

11 Tháng 06/2024 – CPC1 tiếp tục làm thêm một bộ

12 Hạn chế và lưu ý sử dụng

• Điều kiện gió: lá nhôm tạo diện tích cản gió nên không nên coi hệ thống là kết cấu có thể vận hành trong mọi điều kiện thời tiết.
• Dây cáp dẫn hướng: cần được căng và liên kết đúng kỹ thuật, đồng thời kiểm tra các chi tiết cố định.
• Vị trí liên kết: phải phù hợp với kết cấu thực tế của công trình.
• Vận hành: khi xuất hiện thời tiết bất thường hoặc gió mạnh, cần đưa hệ về trạng thái an toàn theo hướng dẫn sử dụng.
• Bảo trì: các vị trí chuyển động, dây cáp và liên kết ngoài trời nên được kiểm tra định kỳ.

13 Góc nhìn của CHENANG

• Đầu tiên là việc chọn đúng vị trí để xử lý nắng: với một tường kính chịu nắng Tây, CHENANG và CPC1 lựa chọn xử lý từ phía ngoài thay vì đợi ánh nắng đi qua kính rồi mới che phía trong. Hệ sáo nhôm đồng thời cho phép thay đổi góc lá để không phải đánh đổi hoàn toàn ánh sáng tự nhiên lấy khả năng che nắng.
• Điều thứ hai đến sau ngày bàn giao: trận giông tháng 10/2023 làm bung một dây cáp và giúp đội ngũ phát hiện một chi tiết liên kết cần được kiểm soát tốt hơn. Vấn đề được xử lý nhanh, nhưng kinh nghiệm từ nó được giữ lại.
• Và điều thứ ba đến vào tháng 06/2024: CPC1 gọi lại để làm thêm một bộ cho khu kiểm nghiệm, không cần một bài giới thiệu dài, không cần quay lại từ đầu để thuyết phục khách hàng lựa chọn sản phẩm, khách hàng đã có gần một năm để sử dụng hệ thống trước khi quyết định tiếp tục làm thêm.
